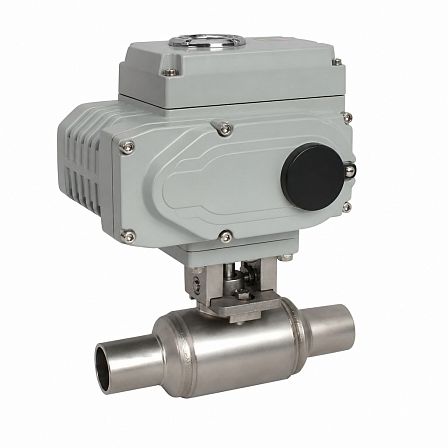

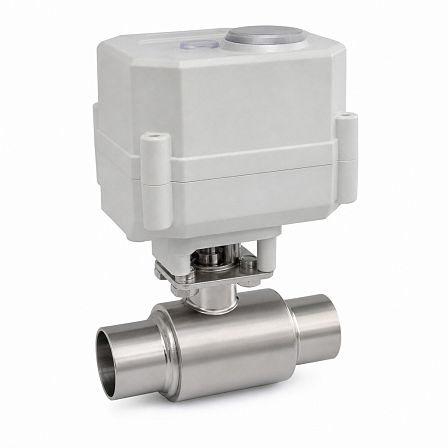

Кран шаровой СМАРТРИР, BV17, DN10, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж. ст., GC01Q730851
АРТ: GC01Q730851

Кран шаровой СМАРТРИР, BV17, DN10, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж. ст., GC01Q730851

АРТ: GC01Q730851
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
-30%
27 196.78 ₽
19 037.75 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Шаровой кран BV17 DN10 PN63 с электроприводом QD1.1 предназначен для автоматизированного перекрытия потока в трубопроводе. Исполнение: корпус из нержавеющей стали, сварное присоединение, номинальное давление 6,3 МПа, допустимый перепад давления dP 16 бар, питание привода 220 В.

Конструкция и назначение
Кран относится к двухходовой серии BV17 с полнопроходной трёхсоставной конструкцией. Поворот шара на 90° выполняется электрическим неполнооборотным приводом серии QD1.1. Конструкция с ISO-фланцем предусматривает установку электропривода на кран.

Основные параметры

  • Номинальный диаметр: DN10.
  • Номинальное давление: PN63, или 6,3 МПа.
  • Допустимый перепад давления: dP 16 бар.
  • Присоединение к трубопроводу: сварное.
  • Питание электропривода: 220 В переменного тока.
  • Коэффициент пропускной способности Kvs для DN10: 9,6 м³/ч.

Материалы проточной части
Корпус и патрубки изготовлены из коррозионностойкой стали CF8M / 03Х17Н14М3. Шар и шток выполнены из стали типа AISI 316. Седла шара изготовлены из PTFE с добавлением графита; уплотнения штока выполнены из PTFE, центрирующее кольцо — из FKM.

Рабочая среда и температура
Кран применяется в системах водоснабжения, пожаротушения, пароконденсатных системах, а также на линиях транспортировки топлива, сжатого воздуха, инертных газов, слабых кислот и щелочей. Диапазон рабочих температур для серии составляет от −60 до +200 °C с учетом зависимости допустимого давления от температуры.

Электропривод QD1.1
Привод QD1.1 предназначен для автоматизации запорной арматуры с поворотом штока на 90°. Электроприводы серии QD1 имеют степень защиты корпуса IP67 и предусматривают отключение при достижении конечного положения, по крутящему моменту и при перегреве.

Монтаж
Сварное исполнение требует предварительной разборки крана перед приваркой патрубков к трубопроводу. После завершения сварочных работ кран собирают повторно. Это исключает воздействие сварочного нагрева на уплотнения и внутренние элементы арматуры.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
10 (3/8)
Давление, бар
63
Максимальная рабочая температура t max, °C
200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01Q730851
Объём одной штуки, м³
0.00182
Вес (кг)
2.1
Длина (мм)
120
Ширина (мм)
95
Высота (мм)
160
