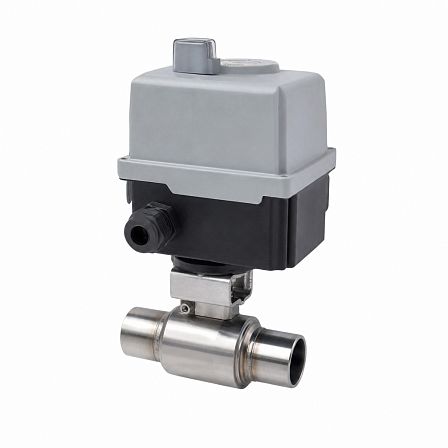

Кран шаровой СМАРТРИР, BV17, DN10, PN63, dP 16 бар, эл/привод QD2.1, 220В, сварной, нерж. ст., GC01P693280
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой СМАРТГИР BV17, артикул GC01P693280, предназначен для дистанционного перекрытия потока в трубопроводе. Исполнение: DN10, PN63, полнопроходной двухходовой корпус из нержавеющей стали, сварное присоединение, электропривод QD2.1 с питанием 220 В; допустимый перепад давления dP — 16 бар.
Конструкция и назначение
Изделие выполнено на базе шарового крана серии BV17 с электроприводом для работы в режиме «открыто/закрыто». Шаровой запорный орган поворачивается на четверть оборота, обеспечивая перекрытие или открытие прохода рабочей среды.
Основные параметры
- Серия крана: BV17;
- Условный проход: DN10;
- Номинальное давление: PN63, или 63 бар;
- Допустимый перепад давления: dP 16 бар;
- Исполнение прохода: полнопроходное;
- Количество ходов: двухходовой;
- Присоединение к трубопроводу: сварка/сварка;
- Материал корпуса: нержавеющая сталь.
Корпус и уплотнения
Кран имеет разборную трёхсоставную конструкцию корпуса. Корпус и сварные патрубки изготовлены из коррозионно-стойкой стали CF8M; шар и шток — из стали AISI 316. Седловые уплотнения выполнены из PTFE с графитом, уплотнение штока — из PTFE. Конструкция рассчитана на применение в трубопроводных системах с нейтральными, пищевыми и рядом химически активных сред при соблюдении параметров совместимости.
Сварное присоединение
Кран устанавливается в трубопровод методом приварки патрубков с обеих сторон. Такое исполнение не предусматривает резьбовых или фланцевых соединений на линии и применяется для стационарного монтажа.
Электропривод
Установлен неполнооборотный электропривод СМАРТГИР серии QD2, тип корпуса QD2.1. Питание привода — однофазное, 220 В переменного тока, 50 Гц. Привод предназначен для управления четвертьоборотной арматурой и обеспечивает поворот запорного органа крана между конечными положениями.
Монтажное исполнение
Кран серии BV17 в приводном исполнении оснащается площадкой ISO для соединения с электроприводом. Это обеспечивает передачу крутящего момента от привода на шток крана и позволяет использовать изделие в системах автоматизированного управления трубопроводной арматурой.
