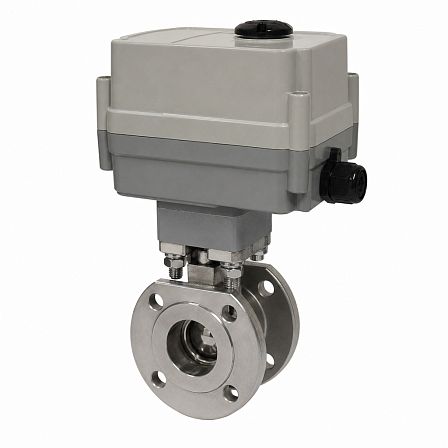

Кран шаровой СМАРТРИР, BV17, DN15, PN16, dP 16 бар, эл/привод QD1.1, 220В, межфланцевый, нерж., GC01Q730819
- Описание
- Характеристики
- Документация
Шаровой кран BV17 DN15 PN16 с межфланцевым присоединением предназначен для перекрытия потока в трубопроводах. Корпус выполнен из нержавеющей стали; управление осуществляется электрическим четвертьоборотным приводом СМАРТГИР QD1.1 с питанием 220 В. Допустимый перепад давления — до 16 бар.
Конструкция и присоединение
Кран относится к двухходовой полнопроходной серии BV17. Межфланцевое исполнение устанавливается между фланцами трубопровода. Для DN15 строительная длина составляет 42 мм, проходное отверстие — 15 мм. Монтажное присоединение рассчитано на фланцы DN15; крепление — 4 отверстия под болты М12.
Рабочие параметры
- Номинальный диаметр: DN15.
- Номинальное давление: PN16, или 1,6 МПа.
- Максимальный перепад давления: 16 бар.
- Температурный диапазон определяется зависимостью «давление—температура»: давление 1,6 МПа допускается до температуры +75 °C; при дальнейшем повышении температуры допустимое давление снижается.
Арматура применяется в качестве запорного устройства и не предназначена для регулирования расхода.
Материалы основных деталей
Корпус изготовлен из коррозионностойкой нержавеющей стали. Для конструкции серии BV17 применяются шар и шток из нержавеющей стали, седловые и уплотнительные элементы из PTFE. Разборная конструкция допускает техническое обслуживание уплотнений.
Рабочие среды
Кран может использоваться на трубопроводах воды, пара, конденсата, светлых углеводородов, инертных газов и сжатого воздуха. Возможность применения на кислотных и щелочных средах требует проверки химической совместимости материалов уплотнений с рабочей средой.
Электропривод
Установлен электрический неполнооборотный привод СМАРТГИР серии QD1.1, питаемый от однофазной сети 220 В переменного тока. Привод выполняет поворот запорного органа на 90° для открытия или закрытия крана. Серия QD1.1 предусматривает ручной дублер в виде шестигранника; для корпуса привода указан класс защиты IP67 и диапазон температуры окружающей среды от −20 до +70 °C.
Монтажный интерфейс
Кран DN15 оснащен площадкой ISO F03/F04 для установки четвертьоборотного привода. Номинальный крутящий момент, необходимый для управления краном DN15, составляет 6 Н·м. Электропривод подбирается с учетом требуемого запаса крутящего момента и условий эксплуатации.
