Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN15, PN40, dP 16 бар, эл/привод QD1.1, 220В, фланцевый, нерж. ст., GC01Q730870
-30%

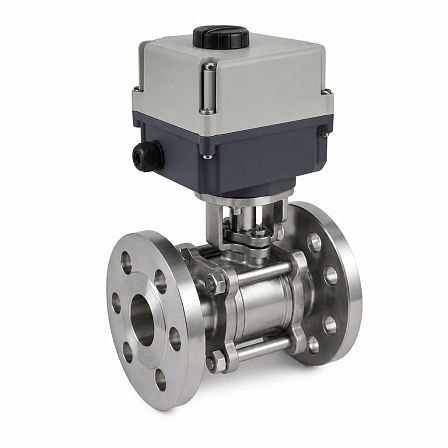

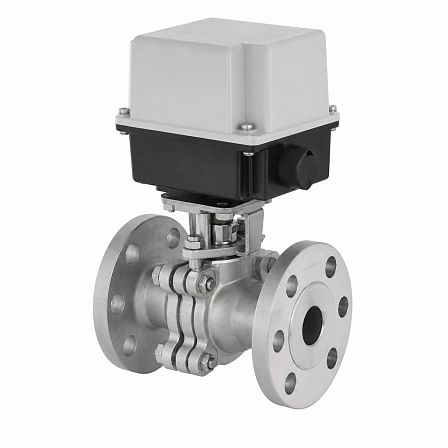

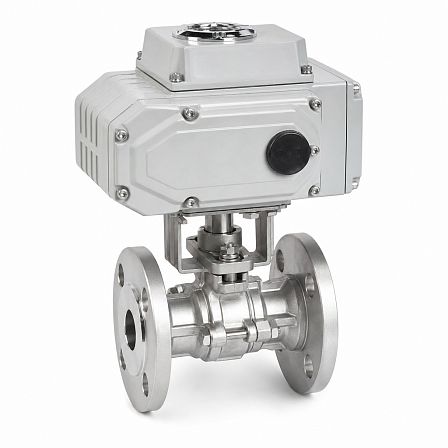

Кран шаровой СМАРТРИР, BV17, DN15, PN40, dP 16 бар, эл/привод QD1.1, 220В, фланцевый, нерж. ст., GC01Q730870
АРТ: GC01Q730870
-30%

Кран шаровой СМАРТРИР, BV17, DN15, PN40, dP 16 бар, эл/привод QD1.1, 220В, фланцевый, нерж. ст., GC01Q730870

АРТ: GC01Q730870
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Тип управления
Электропривод
СМАРТГИР
-30%
33 744.01 ₽
23 620.81 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV17, артикул GC01Q730870, предназначен для перекрытия потока в трубопроводе. Исполнение: двухходовой полнопроходной кран из нержавеющей стали DN15, PN40, с фланцевым присоединением и электроприводом QD1.1 на напряжение 220 В. Допустимый перепад давления dP — до 16 бар.

Конструкция и назначение

Изделие выполнено на базе шарового крана серии BV17. Запорный элемент имеет поворот на 90°, управление выполняется электрическим неполнооборотным приводом QD1.1. Кран применяется как запорная арматура; использование для регулирования расхода не предусмотрено.

Основные параметры крана

  • Условный проход: DN15.
  • Номинальное давление: PN40, или 4,0 МПа.
  • Допустимый перепад давления: до 16 бар.
  • Тип: шаровой, двухходовой.
  • Проходное сечение: полнопроходное.
  • Присоединение к трубопроводу: фланцевое, фланец/фланец.
  • Материал корпуса: нержавеющая сталь.

Уплотнения и рабочие среды

Седловые и штоковые уплотнения крана серии BV17 выполнены на основе PTFE с графитовым наполнителем. Исполнение применяется для воды, пара, конденсата, сжатого воздуха, инертных газов, светлых углеводородов, а также пищевых сред. Применение на кислотных и щелочных средах требует проверки химической совместимости материалов арматуры с рабочей средой.

Электропривод

На кран установлен электропривод СМАРТГИР QD1.1 с питанием 220 В переменного тока. Привод предназначен для автоматизированного открытия и закрытия арматуры с поворотом штока на 90°. Серия QD1 предусматривает отключение в конечных положениях, по крутящему моменту и при перегреве.

Монтаж

Кран устанавливается между ответными фланцами трубопровода DN15. Фланцевое исполнение обеспечивает разъемное соединение для демонтажа и обслуживания. Для работы электропривода необходимо подключение к сети 220 В и организация управляющих цепей в соответствии со схемой примененного привода.

Итоговая комплектация

Поставка представляет собой фланцевый нержавеющий шаровой кран BV17 DN15 PN40 с установленным электроприводом СМАРТГИР QD1.1, рассчитанный на автоматическое перекрытие потока при перепаде давления до 16 бар.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
до 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
15 (1/2)
Давление, бар
40
Максимальная рабочая температура t max, °C
220
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Цвет
Нержавеющие матовые
Артикул
GC01Q730870
Объём одной штуки, м³
0.00228
Вес (кг)
3.2
Длина (мм)
130
Ширина (мм)
100
Высота (мм)
175
