Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN15, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж. ст., GC01P693253
-30%

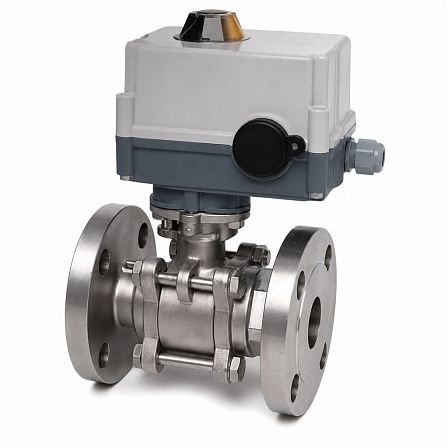

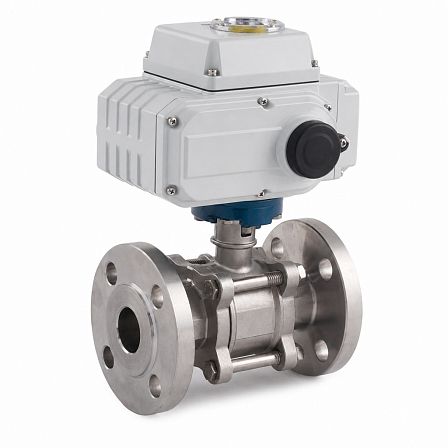

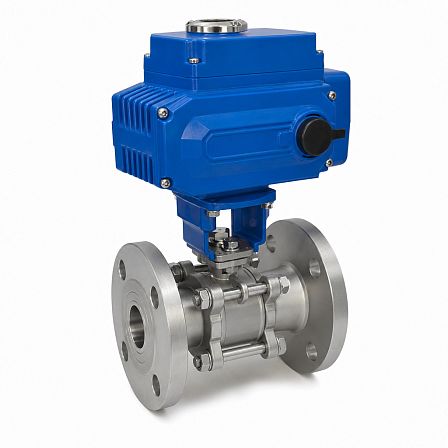

Кран шаровой СМАРТРИР, BV17, DN15, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж. ст., GC01P693253
АРТ: GC01P693253
-30%

Кран шаровой СМАРТРИР, BV17, DN15, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж. ст., GC01P693253

АРТ: GC01P693253
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
65 288.16 ₽
45 701.71 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV17, артикул GC01P693253, предназначен для автоматического перекрытия потока в трубопроводе. Исполнение: DN15, PN40, фланцевое присоединение, корпус из нержавеющей стали, электропривод QD2.1 с питанием 220 В; расчётный перепад давления на кране — до 16 бар.

Конструкция и назначение
Изделие представляет собой двухходовой полнопроходный шаровой кран серии BV17 с электрическим четвертьоборотным приводом СМАРТГИР QD2.1. Кран применяется для дистанционного открытия и закрытия трубопровода в системах с автоматизированным управлением.

Основные параметры

  • Номинальный диаметр: DN15.
  • Номинальное давление: PN40 — до 4,0 МПа.
  • Допустимый перепад давления: до 16 бар.
  • Тип присоединения: фланцевое, фланцы по DIN EN 1092-1.
  • Тип прохода: полнопроходный.
  • Рабочее напряжение электропривода: 220 В.
  • Модель электропривода: СМАРТГИР QD2.1.060.
  • Крутящий момент привода: 60 Н·м.
  • Время поворота на 90°: 26 с.
  • Коэффициент пропускной способности Kvs: 18 м³/ч.

Материалы основных деталей
Корпус крана выполнен из нержавеющей стали CF8M. Шар изготовлен из нержавеющей стали CF8M, шток — из стали AISI 316. Седловые уплотнения выполнены из PTFE с добавлением 25 % графита, уплотнение штока — PTFE. Конструкция рассчитана на применение в трубопроводах, где требуется коррозионно-стойкая запорная арматура.

Рабочие среды и температурный режим
Кран может использоваться для воды, пара, конденсата, светлых углеводородов, инертных газов и сжатого воздуха. Диапазон рабочих температур для серии BV17 с фланцевым присоединением составляет от −60 до +220 °C с учётом зависимости допустимого давления от температуры. Применение на кислотных и щелочных средах требует проверки совместимости материалов с рабочей средой.

Электропривод
Электропривод СМАРТГИР QD2.1 выполнен в алюминиевом корпусе и обеспечивает поворот запорного органа на 90°. Стандартное оснащение включает защиту от перегрева, механический ограничитель поворота, концевые выключатели положения «открыто/закрыто», моментные выключатели, ручной дублёр и внутренний нагревательный элемент для снижения образования конденсата.

Габаритные параметры крана
Для исполнения DN15 строительная длина корпуса составляет 130 мм. Присоединительные размеры фланцев: наружный диаметр 95 мм, диаметр расположения крепёжных отверстий 65 мм, 4 отверстия диаметром 14 мм. Масса шарового крана без учёта электропривода — 2,2 кг.

Комплектация
В состав изделия входят шаровой кран BV17 DN15 PN40 с фланцевым присоединением и установленный электропривод СМАРТГИР QD2.1, 220 В. Кран имеет ISO-площадку для монтажа привода и обслуживания запорного узла.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
до 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
15 (1/2)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693253
Объём одной штуки, м³
0.00228
Вес (кг)
3.2
Длина (мм)
130
Ширина (мм)
100
Высота (мм)
175
