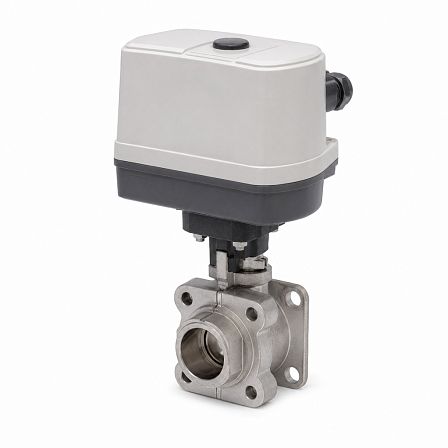

Кран шаровой СМАРТРИР, BV17, DN20, PN16, dP 16 бар, эл/привод QD1.1, 220В, межфланцевый, нерж., GC01Q730820
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой СМАРТГИР BV17 DN20 PN16 с электроприводом QD1.1 предназначен для дистанционного перекрытия потока в трубопроводах. Изделие имеет межфланцевое исполнение, полнопроходную конструкцию, корпус из нержавеющей стали и электропитание привода 220 В. Допустимый перепад давления dP — до 16 бар.
Назначение и конструкция
Кран относится к двухходовой запорной арматуре с поворотным шаровым затвором. Полнопроходное исполнение обеспечивает проходное сечение 20 мм без сужения относительно условного диаметра DN20. Корпус выполнен составным, с возможностью технического обслуживания уплотнительных элементов.
Присоединение к трубопроводу
Исполнение — межфланцевое. Кран устанавливается между ответными фланцами трубопровода и стягивается шпильками или болтами. Для DN20 предусмотрены присоединительные размеры: наружный диаметр корпуса 105 мм, диаметр уплотнительной части 58 мм, строительная длина 44 мм, монтажные отверстия 4×M12.
Рабочие параметры
- Условный проход: DN20.
- Номинальное давление: PN16, или 1,6 МПа.
- Допустимый перепад давления: dP 16 бар.
- Температура рабочей среды для крана: от −60 до +200 °C.
- Тип арматуры: шаровой кран, двухходовой, запорный.
Материалы основных деталей
Корпус и крышка изготовлены из коррозионностойкой нержавеющей стали CF8M / 03Х17Н14М3. Шар и шток выполнены из нержавеющей стали 316 / 03Х17Н14М3. Седло шара изготовлено из PTFE с добавлением графита; уплотнения штока и корпуса — PTFE. Центрирующее кольцо выполнено из эластомера FKM.
Электропривод
Кран укомплектован четвертьоборотным электроприводом СМАРТГИР серии QD1.1 с питанием 220 В переменного тока. Привод поворачивает затвор на 90° для перевода крана в положения «открыто» и «закрыто». Монтаж привода выполняется через ISO-площадку крана F03/F04.
Монтажные особенности
Высота корпуса крана без учета установленного электропривода составляет 75 мм. Высота монтажной части до привода — 125 мм. Размер квадрата штока — 9 мм. Расчетный крутящий момент для управления краном DN20 составляет 10 Н·м.
Рабочие среды
Кран применяется для воды, пара, конденсата, сжатого воздуха, инертных газов и светлых углеводородов. Использование на кислотных и щелочных средах требует проверки химической совместимости материалов корпуса и уплотнений с рабочей средой.
