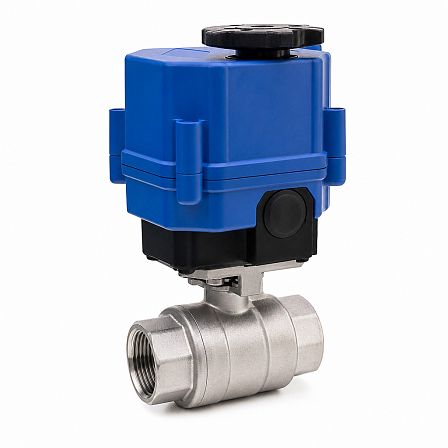

Кран шаровой СМАРТРИР, BV17, DN20, PN63, dP 16 бар, эл/привод QD2.1, 220В, муфтовый, нерж. ст., GC01P693266
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой BV17 DN20 PN63 с электроприводом QD2.1 предназначен для дистанционного открытия и закрытия потока в трубопроводе. Исполнение: двухходовой полнопроходной кран из нержавеющей стали с муфтовым резьбовым присоединением, электропитание привода 220 В; допустимый перепад давления указан как 16 бар. Артикул: GC01P693266.
Конструкция и назначение
Изделие представляет собой шаровой двухходовой кран серии BV17 с четвертьоборотным электроприводом QD2.1. Запорный орган поворачивается на 90°, обеспечивая положения «открыто» и «закрыто». Кран применяется как запорная арматура, а не для регулирования расхода.
Основные параметры крана
- Условный проход: DN20.
- Номинальное давление: PN63, или 63 бар.
- Допустимый перепад давления: 16 бар.
- Конструкция: двухходовая, полнопроходная.
- Присоединение к трубопроводу: муфтовое резьбовое.
- Материал корпуса: нержавеющая сталь CF8M.
- Уплотнения седла и штока: PTFE; для седел может применяться PTFE с графитом.
Электропривод
Кран укомплектован неполнооборотным электроприводом СМАРТГИР QD2.1 с питанием 220 В переменного тока, 50 Гц. Привод рассчитан на управление арматурой с поворотом выходного вала на 90° и предназначен для дистанционного управления положением шарового крана.
Функции привода
Приводы серии QD2 оснащаются концевыми выключателями для сигнализации крайних положений «открыто» и «закрыто», механическим ограничителем угла поворота, защитой от перегрева, моментными выключателями и ручным дублером. Корпус привода выполнен из алюминия.
Рабочие среды
Шаровые краны BV17 из нержавеющей стали используются для воды, воздуха, пара, конденсата, топлива, пищевых сред, а также слабых растворов кислот и щелочей. Совместимость с конкретной рабочей средой должна определяться с учетом ее температуры, концентрации и фактического давления.
Температурные параметры
Для муфтового исполнения BV17 с корпусом CF8M указывается рабочая температура до +200 °C. Допустимое давление при повышенной температуре определяется диаграммой «давление—температура» и характеристиками рабочей среды.
Монтаж
Муфтовое соединение рассчитано на установку в трубопровод с резьбовыми ответными частями. При монтаже необходимо обеспечить доступ к электроприводу и ручному дублеру, исключить передачу на корпус крана нагрузок от трубопровода и проверить соответствие питающего напряжения значению 220 В.
