Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN32, PN40, dP 16 бар, эл/привод QD1.1, 220В, фланцевый, нерж. ст., GC01Q730873
-30%

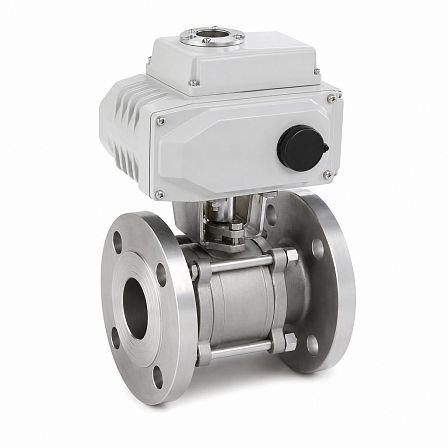

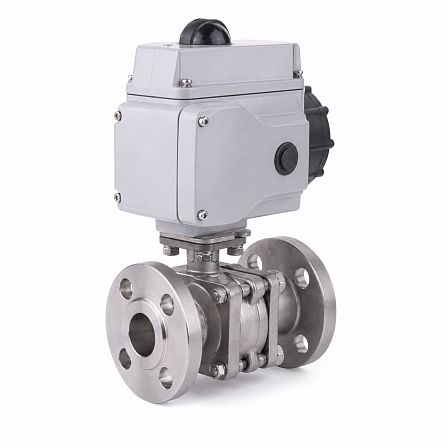

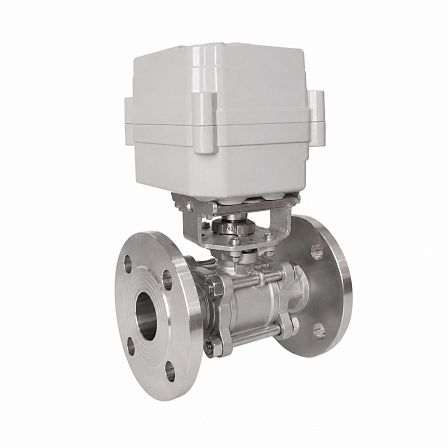

Кран шаровой СМАРТРИР, BV17, DN32, PN40, dP 16 бар, эл/привод QD1.1, 220В, фланцевый, нерж. ст., GC01Q730873
АРТ: GC01Q730873
-30%

Кран шаровой СМАРТРИР, BV17, DN32, PN40, dP 16 бар, эл/привод QD1.1, 220В, фланцевый, нерж. ст., GC01Q730873

АРТ: GC01Q730873
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
49 648.57 ₽
34 754 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Шаровой кран СМАРТГИР серии BV17 с электроприводом QD1.1 предназначен для дистанционного перекрытия потока в трубопроводе. Исполнение: DN32, PN40, фланцевое присоединение, корпус из нержавеющей стали, полнопроходная конструкция, питание привода 220 В; допустимый перепад давления dP — 16 бар.

Конструкция и назначение

Изделие представляет собой двухходовой шаровой кран серии BV17 с четвертьоборотным электроприводом СМАРТГИР QD1.1. Кран используется как запорная арматура: привод переводит шаровой затвор в положения «открыто» и «закрыто».

Присоединение к трубопроводу

Тип присоединения — фланец/фланец. Условный проход составляет DN32, номинальное давление — PN40. Для крана BV17 данного типоразмера предусмотрен ISO-фланец под установку привода; монтажная длина фланцевого исполнения DN32 — 180 мм.

Проточная часть и материалы

Корпус крана выполнен из нержавеющей стали. Конструкция полнопроходная, поэтому внутреннее проходное сечение соответствует условному проходу трубопровода. Уплотнения седла применяются из PTFE с углеродным наполнителем, уплотнение штока — PTFE.

Рабочие параметры

  • Условный проход: DN32.
  • Номинальное давление: PN40, или 40 бар.
  • Допустимый перепад давления: dP 16 бар.
  • Тип прохода: полнопроходный.
  • Тип присоединения: фланцевое.
  • Материал корпуса: нержавеющая сталь.

Электропривод

Кран укомплектован неполнооборотным электроприводом СМАРТГИР QD1.1 с питанием от однофазной сети 220 В переменного тока. Привод рассчитан на поворот арматуры на 90° и имеет дополнительную концевую сигнализацию положений «открыто» и «закрыто».

Параметры привода

  • Серия привода: QD1.
  • Тип корпуса привода: QD1.1.
  • Напряжение питания: 220 VAC.
  • Степень защиты корпуса: IP67.
  • Температура окружающей среды: от −20 до +70 °C.
  • Способ отключения: по достижении конечного положения и при перегреве.

Управление

Электропривод обеспечивает дистанционное управление положением шарового крана. Для ручного управления в приводах малых типоразмеров серии QD1 применяется шестигранный ключ, входящий в комплект поставки.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Дополнительные особенности
С креплением
Материал
Нержавеющие
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
GC01Q730873
Объём одной штуки, м³
0.00396
Вес (кг)
5.8
Длина (мм)
165
Ширина (мм)
120
Высота (мм)
200
