Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN40, PN16, dP 16 бар, эл/привод QD1.1, 220В, межфланцевый, нерж., GC01Q730824
-30%

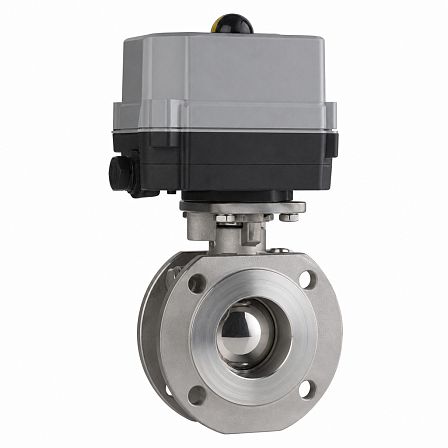

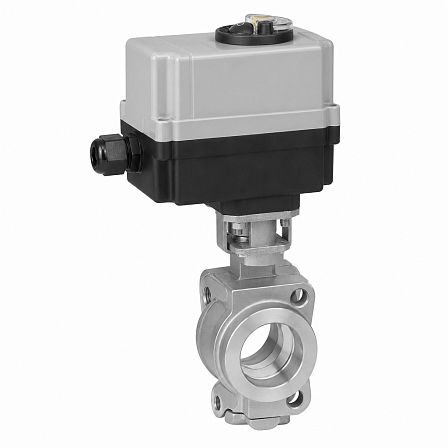

Кран шаровой СМАРТРИР, BV17, DN40, PN16, dP 16 бар, эл/привод QD1.1, 220В, межфланцевый, нерж., GC01Q730824
АРТ: GC01Q730824
-30%

Кран шаровой СМАРТРИР, BV17, DN40, PN16, dP 16 бар, эл/привод QD1.1, 220В, межфланцевый, нерж., GC01Q730824

АРТ: GC01Q730824
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
45 919.40 ₽
32 143.58 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Шаровой кран СМАРТГИР BV17 DN40 PN16 с электроприводом QD1.1 предназначен для перекрытия потока рабочей среды в трубопроводе. Кран имеет межфланцевое присоединение, корпус из нержавеющей стали, полнопроходную конструкцию и рассчитан на перепад давления до 16 бар. Электропривод питается от сети 220 В.

Конструкция и назначение

Изделие относится к двухходовым шаровым кранам серии BV17. Запорный орган выполнен в виде поворотного шара: при повороте на 90° проход полностью открывается или перекрывается. Кран применяется как запорная арматура; использование для постоянного регулирования расхода не предусмотрено.

Основные параметры

  • Серия крана: BV17.
  • Номинальный диаметр: DN40.
  • Номинальное давление: PN16.
  • Допустимый перепад давления: dP 16 бар.
  • Исполнение прохода: полнопроходное.
  • Количество ходов: 2.
  • Тип присоединения: межфланцевое.
  • Материал корпуса: нержавеющая сталь.
  • Артикул: GC01Q730824.

Присоединение к трубопроводу

Межфланцевое исполнение устанавливается между ответными фланцами трубопровода. Для монтажа требуется подобрать крепеж, прокладки и ответные фланцы с учетом DN40 и давления PN16. Конструкция с ISO-фланцем предусматривает установку привода непосредственно на кран.

Электропривод

Кран укомплектован четвертьоборотным электроприводом СМАРТГИР серии QD1.1 с питанием 220 В переменного тока. Привод обеспечивает автоматическое открытие и закрытие крана поворотом штока на четверть оборота. Серия QD1 применяется для управления запорной арматурой и предусматривает концевые выключатели для остановки в крайних положениях.

Материалы уплотнений

Для кранов BV17 из нержавеющей стали применяются седловые уплотнения из PTFE с графитовым наполнением и уплотнение штока из PTFE. Материалы рассчитаны на работу со средами, совместимыми с нержавеющей сталью и фторопластовыми уплотнениями.

Рабочие среды и применение

Кран может использоваться в трубопроводах воды, пара, сжатого воздуха, спиртов и других сред, не вызывающих коррозию деталей из нержавеющей стали и разрушение уплотнений. Перед применением на конкретной среде необходимо учитывать ее химическую совместимость, рабочую температуру и фактическое давление в трубопроводе.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
220
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
GC01Q730824
Объём одной штуки, м³
0.00432
Вес (кг)
6
Длина (мм)
180
Ширина (мм)
120
Высота (мм)
200
