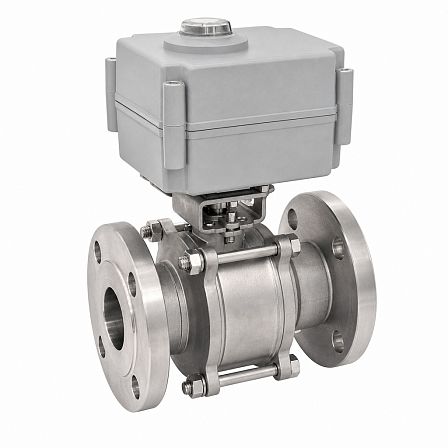

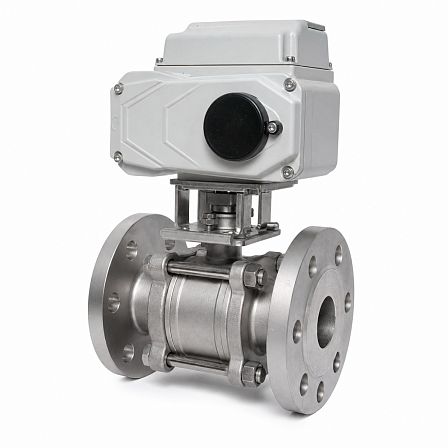

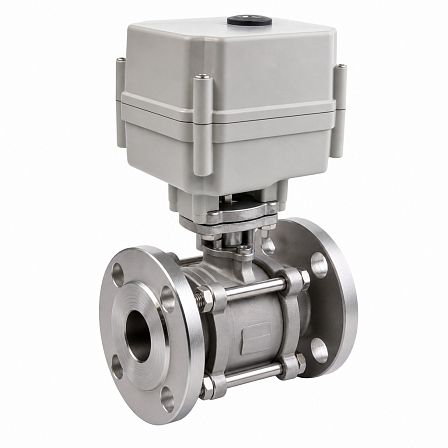

Кран шаровой СМАРТРИР, BV17, DN40, PN40, dP 16 бар, эл/привод QD1.1, 220В, фланцевый, нерж. ст., GC01Q730874
АРТ: GC01Q730874

Кран шаровой СМАРТРИР, BV17, DN40, PN40, dP 16 бар, эл/привод QD1.1, 220В, фланцевый, нерж. ст., GC01Q730874

АРТ: GC01Q730874
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод

Товар не поставляется

Описание

Кран шаровой СМАРТГИР BV17, артикул GC01Q730874, предназначен для перекрытия потока в трубопроводе DN40. Исполнение: корпус из нержавеющей стали, фланцевое присоединение, номинальное давление PN40, допустимый перепад давления dP 16 бар и электрический четвертьоборотный привод QD1.1 с питанием 220 В.

Конструкция и назначение

Изделие представляет собой двухходовой полнопроходной шаровой кран серии BV17, укомплектованный электроприводом СМАРТГИР QD1.1. Управление запорным органом выполняется поворотом шара на 90°; привод применяется для дистанционного открытия и закрытия трубопроводной арматуры.

Основные параметры

  • Серия крана: BV17.
  • Номинальный диаметр: DN40.
  • Номинальное давление: PN40, или 40 бар.
  • Допустимый перепад давления: dP 16 бар.
  • Тип прохода: полнопроходной.
  • Тип присоединения: фланцевое, фланец/фланец.
  • Материал корпуса: нержавеющая сталь.
  • Монтажная длина крана DN40: 200 мм.

Привод

На кране установлен электрический четвертьоборотный привод СМАРТГИР QD1.1. Питание привода — однофазная сеть 220 В переменного тока. Привод присоединяется к крану через монтажный фланец ISO F05/F07 и обеспечивает механизированное управление положением запорного органа.

Материалы уплотнения

Шаровая арматура серии BV17 в данном исполнении имеет корпус из нержавеющей стали; для уплотнения шара применяется PTFE-содержащий материал. Конструкция рассчитана на применение в трубопроводных системах, где требуется коррозионностойкое исполнение запорной арматуры.

Монтаж

Фланцевое исполнение предусматривает установку между ответными фланцами трубопровода DN40, рассчитанными на давление PN40. При монтаже необходимо обеспечить соосность фланцев, использовать прокладки и крепеж, соответствующие рабочей среде, давлению и температурному режиму системы.

Идентификация

  • Артикул: GC01Q730874.
  • Кран: BV17 DN40 PN40, фланцевый, нержавеющая сталь.
  • Привод: СМАРТГИР QD1.1, 220 В.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Дополнительные особенности
С креплением
Материал
Нержавеющие
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
40
Максимальная рабочая температура t max, °C
220
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
GC01Q730874
Объём одной штуки, м³
0.00491
Вес (кг)
7
Длина (мм)
180
Ширина (мм)
130
Высота (мм)
210
