Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN50, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж. ст., GC01Q730875
-30%

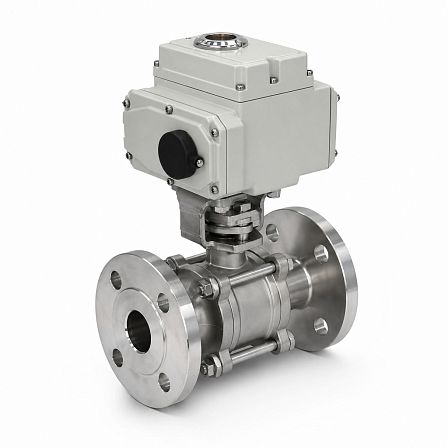

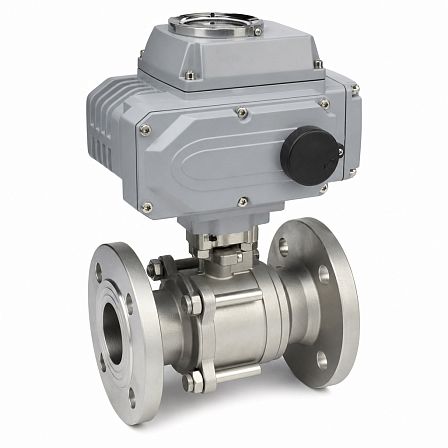

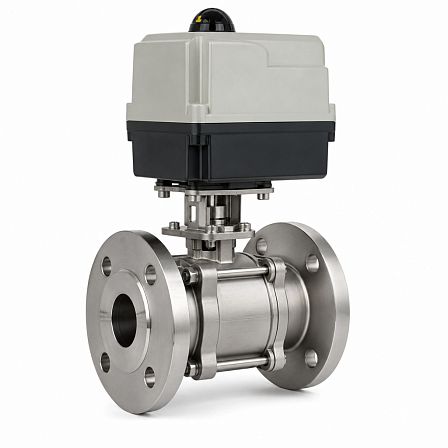

Кран шаровой СМАРТРИР, BV17, DN50, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж. ст., GC01Q730875
АРТ: GC01Q730875
-30%

Кран шаровой СМАРТРИР, BV17, DN50, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж. ст., GC01Q730875

АРТ: GC01Q730875
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
80 634.97 ₽
56 444.48 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Шаровой кран СМАРТГИР BV17 DN50 PN40 с фланцевым присоединением предназначен для дистанционного перекрытия потока рабочей среды в трубопроводе. Изделие выполнено из нержавеющей стали, имеет полнопроходную двухходовую конструкцию и укомплектовано четвертьоборотным электроприводом QD1.2 с питанием 220 В. Допустимый перепад давления dP — до 16 бар.

Назначение и принцип работы
Кран применяется в качестве запорной арматуры на трубопроводах с дистанционным управлением. Поворот шарового затвора на 90° выполняется электроприводом, обеспечивая положения «открыто» и «закрыто».

Основные параметры

  • Серия крана: BV17;
  • Номинальный диаметр: DN50;
  • Номинальное давление: PN40, до 40 бар;
  • Допустимый перепад давления: dP 16 бар;
  • Тип прохода: полнопроходной;
  • Исполнение: двухходовое;
  • Присоединение к трубопроводу: фланцевое, фланец/фланец;
  • Управление: электропривод QD1.2;
  • Напряжение питания привода: 220 В.

Конструкция крана
Кран BV17 имеет трёхсоставной корпус и полнопроходной шаровый затвор. Такая конструкция обеспечивает проходное сечение, соответствующее условному диаметру DN50. На корпусе предусмотрен монтажный фланец ISO для установки четвертьоборотного привода.

Материалы
Корпус крана изготовлен из нержавеющей стали CF8M, соответствующей стали 03Х17Н14М3. Шар выполнен из нержавеющей стали. Материалы проточной части рассчитаны на применение с водой, воздухом, газами, топливом, насыщенным паром, пищевыми продуктами, а также слабыми кислотами и щелочами.

Рабочие условия
Для фланцевого исполнения серии BV17 номинальное давление составляет PN40. Рабочий диапазон температуры среды для крана — от −60 до +200 °C. При подборе необходимо учитывать, что ограничение dP 16 бар относится к допустимому перепаду давления на арматуре в данной комплектации с электроприводом.

Электропривод
Электропривод СМАРТГИР QD1.2 относится к неполнооборотным приводам для запорной арматуры. Привод предназначен для управления шаровым краном с поворотом выходного вала на 90° и питается от сети 220 В переменного тока.

Габарит привода
Для корпуса QD1.2 указаны размеры: A — 193 мм, B — 133 мм, C — 87 мм, D — 84 мм, E — 47 мм. Конкретные параметры крутящего момента и времени поворота определяются полной модификацией электропривода.

Идентификация изделия
Артикул: GC01Q730875.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01Q730875
Объём одной штуки, м³
0.00491
Вес (кг)
7
Длина (мм)
180
Ширина (мм)
130
Высота (мм)
210
