Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV17, DN50, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж. ст., GC01P693258
-30%

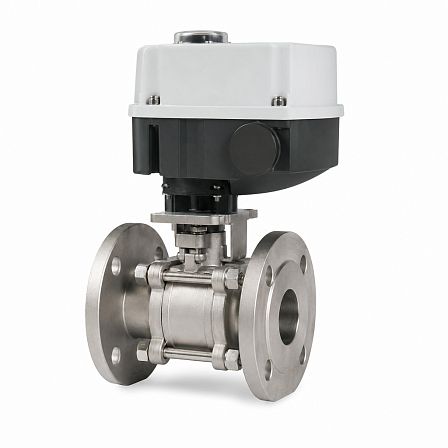

Кран шаровой СМАРТРИР, BV17, DN50, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж. ст., GC01P693258
АРТ: GC01P693258
-30%

Кран шаровой СМАРТРИР, BV17, DN50, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж. ст., GC01P693258

АРТ: GC01P693258
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
103 996.21 ₽
72 797.35 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой BV17 DN50 PN40 с фланцевым присоединением, корпусом из нержавеющей стали и электроприводом СМАРТГИР QD2.1 на 220 В. Полнопроходная двухходовая запорная арматура предназначена для дистанционного перекрытия потока; допустимый перепад давления указан как dP 16 бар. Артикул: GC01P693258.

Конструкция и назначение
Кран серии BV17 выполнен в двухходовом полнопроходном исполнении с составным корпусом. Шаровой затвор обеспечивает положение «открыто/закрыто», а полное проходное сечение соответствует условному проходу DN50. Конструкция рассчитана на применение в качестве запорной трубопроводной арматуры.

Основные параметры крана

  • Серия: BV17.
  • Условный проход: DN50.
  • Номинальное давление: PN40, или 4,0 МПа.
  • Максимальный допустимый перепад давления: dP 16 бар.
  • Тип прохода: полнопроходной.
  • Присоединение к трубопроводу: фланцевое, фланец/фланец.
  • Материал корпуса: нержавеющая сталь.
  • Строительная длина крана DN50: 230 мм.
  • Монтажный фланец под привод: ISO F05/F07.

Материалы уплотнений и затвора
Корпус и шар изготовлены из коррозионно-стойкой нержавеющей стали. Седловые уплотнения выполнены из PTFE с углеродным наполнением, уплотнение штока — из PTFE. Такое исполнение определяет химическую совместимость рабочей среды с материалами крана, которую необходимо учитывать при подборе для конкретного процесса.

Электропривод
Кран укомплектован четвертьоборотным электроприводом СМАРТГИР QD2.1 с питанием 220 В переменного тока. Привод предназначен для автоматизированного поворота штока шарового крана на 90°. Серия QD2 оснащается концевыми выключателями для индикации положений «открыто» и «закрыто», а также имеет защиту отключением при достижении конечного положения, по крутящему моменту и при перегреве двигателя.

Рабочие среды и температурный диапазон
Краны BV17 с фланцевым присоединением применяются для воды, конденсата, пара, сжатого воздуха, инертных газов, светлых нефтепродуктов и других сред, совместимых с нержавеющей сталью и PTFE. Для базового исполнения серии указан диапазон температуры рабочей среды от −60 до +200 °C; фактически допустимые параметры собранного изделия следует определять с учетом ограничений электропривода и характеристик рабочей среды.

Монтаж
Присоединение выполняется между ответными фланцами трубопровода. Наличие ISO-площадки F05/F07 обеспечивает соединение крана с электроприводом через соответствующий монтажный комплект. При установке необходимо обеспечить соосность трубопровода, исключить передачу монтажных нагрузок на корпус и соблюдать требования к электропитанию привода 220 В.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
40
Максимальная рабочая температура t max, °C
220
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693258
Длина (отрезок, бухта), м
230
Объём одной штуки, м³
0.00644
Вес (кг)
9.5
Длина (мм)
200
Ширина (мм)
140
Высота (мм)
230
