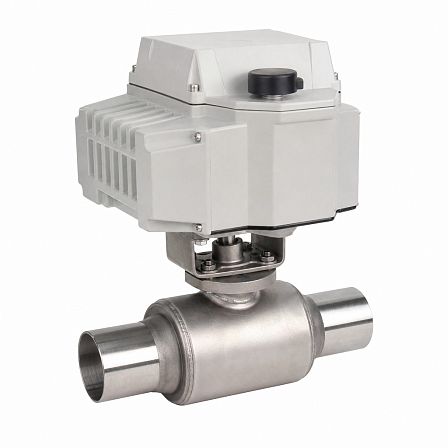

Кран шаровой СМАРТРИР, BV17, DN50, PN63, dP 16 бар, эл/привод QD1.1, 220В, сварной, нерж. ст., GC01Q730862
- Описание
- Характеристики
- Документация Аналогичные товары

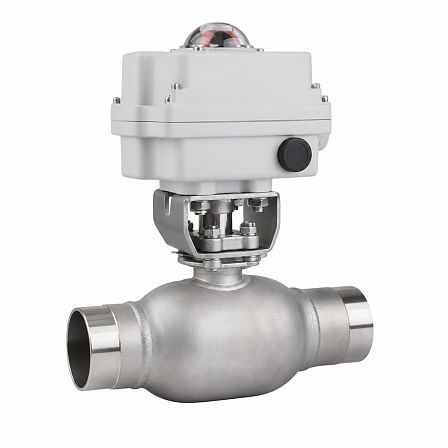

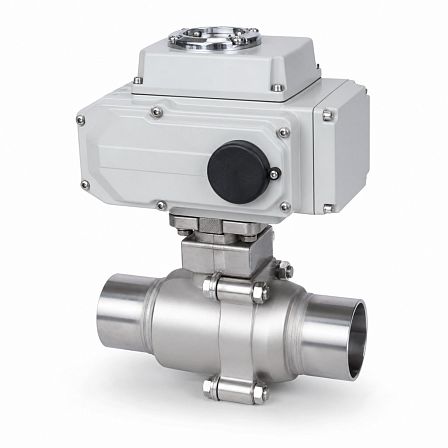

Шаровой кран BV17 DN50 PN63 с корпусом из нержавеющей стали, сварным присоединением и электроприводом СМАРТГИР QD1.1 на напряжение 220 В. Кран предназначен для дистанционного перекрытия потока в трубопроводе; допустимый перепад давления на запорном органе — до 16 бар.
Конструкция и назначение
Изделие относится к двухходовым полнопроходным шаровым кранам серии BV17. Запорный элемент выполнен в виде шара, поворот которого на 90° обеспечивает открытие или закрытие прохода. Полнопроходная конструкция сохраняет условный проход DN50 без сужения.
Основные параметры
- Серия крана: BV17.
- Условный проход: DN50.
- Номинальное давление: PN63, до 63 бар.
- Допустимый перепад давления: dP 16 бар.
- Тип присоединения: сварка/сварка.
- Материал корпуса: нержавеющая сталь.
- Исполнение прохода: полнопроходное.
- Артикул: GC01Q730862.
Электропривод
Кран укомплектован четвертьоборотным электроприводом СМАРТГИР серии QD1.1 с питанием 220 В переменного тока. Привод применяется для автоматизации арматуры с поворотом штока на 90° и обеспечивает электрическое управление положениями «открыто» и «закрыто».
Параметры привода QD1.1
Для приводов серии QD1.1 предусмотрены исполнения с крутящим моментом от 50 до 100 Н·м. В зависимости от исполнения время поворота на 90° составляет 12–18 секунд, потребляемая мощность — 12–15 Вт. Степень защиты корпуса приводов серии QD1 — IP67; рабочая температура окружающей среды — от −20 до +70 °C. Фактическое значение крутящего момента следует определять по маркировке установленного привода.
Присоединение к трубопроводу
Сварное исполнение предусматривает вварку крана непосредственно в трубопровод. Такое соединение не содержит разъемных резьбовых или фланцевых участков. Номинальный диаметр присоединяемого трубопровода соответствует DN50.
Материалы и рабочие среды
Корпус крана изготовлен из нержавеющей стали; для кранов BV17 с аналогичным исполнением корпуса указывается сталь AISI 316. Шаровые краны серии BV17 применяются в системах водоснабжения, пожаротушения, пароконденсатных системах, а также на линиях транспортировки топлива, слабых кислот и щелочей при соответствии материалов арматуры параметрам рабочей среды.
