Кран шаровой СМАРТРИР, BV17, DN65, PN40, dP 16 бар, эл/привод QD1.2, 220В, сварной, нерж. ст., GC01Q730863
АРТ: GC01Q730863

Кран шаровой СМАРТРИР, BV17, DN65, PN40, dP 16 бар, эл/привод QD1.2, 220В, сварной, нерж. ст., GC01Q730863

АРТ: GC01Q730863
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
СМАРТГИР
Описание

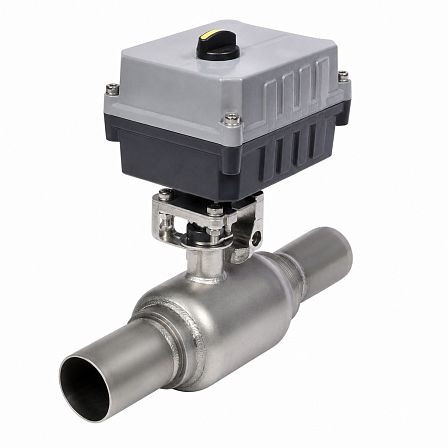

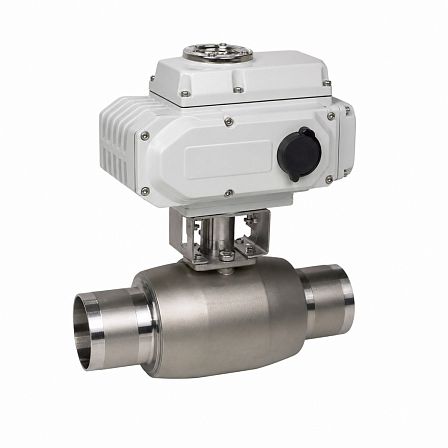

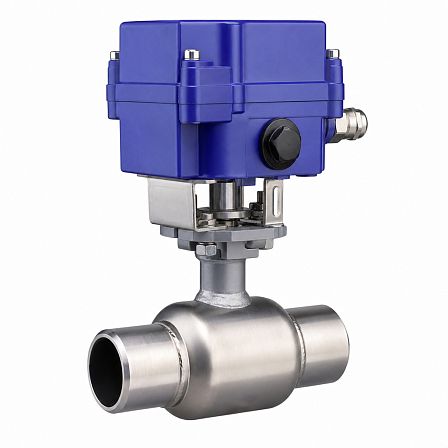

Кран шаровой СМАРТГИР BV17 DN65 PN40 с электроприводом QD1.2 предназначен для дистанционного перекрытия потока в трубопроводах. Исполнение: полнопроходной двухходовой кран из нержавеющей стали, сварное присоединение, номинальное давление PN40, допустимый перепад давления dP 16 бар, питание электропривода 220 В.

Конструкция и назначение

Кран серии BV17 представляет собой двухходовую полнопроходную запорную арматуру с шаровым затвором. Трехсоставная конструкция корпуса допускает техническое обслуживание после демонтажа центральной части крана. Управление положением затвора выполняется четвертьоборотным электроприводом СМАРТГИР QD1.2.

Основные параметры

  • Серия крана: BV17.
  • Условный проход: DN65.
  • Номинальное давление: PN40, 40 бар.
  • Допустимый перепад давления: dP 16 бар.
  • Тип затвора: шаровой, двухходовой.
  • Проход: полнопроходной.
  • Присоединение к трубопроводу: сварка/сварка.
  • Материал корпуса: нержавеющая сталь.
  • Уплотнение седла: PTFE.
  • Питание электропривода: 220 В переменного тока.

Электропривод

На кран установлен неполнооборотный электропривод СМАРТГИР серии QD1, типоразмер QD1.2. Привод предназначен для управления арматурой с поворотом штока на 90°. Для исполнения QD1.2 применяется монтажный интерфейс ISO F05/F07; на кране используется площадка ISO для установки привода. Степень защиты привода — IP67.

Рабочие характеристики

Кран рассчитан на работу с жидкими и газообразными средами, совместимыми с материалами проточной части и уплотнений. Температурный диапазон для исполнения BV17 с уплотнениями PTFE составляет от −60 до +200 °C. При повышении температуры допустимое рабочее давление определяется диаграммой «температура–давление» для арматуры DN65.

Монтаж

Присоединительные патрубки крана привариваются к трубопроводу. Перед выполнением сварочных работ кран необходимо разобрать, а после приварки патрубков и охлаждения соединений — собрать. Длина строительная крана DN65 в сварном исполнении с ISO-площадкой составляет 182 мм.

Применение

Арматура применяется в системах водоснабжения, пароконденсатных системах, линиях транспортировки топлива, а также в трубопроводах со слабыми кислотами и щелочами. Исполнение из нержавеющей стали допускает использование в технологических трубопроводах пищевой промышленности при соблюдении требований к рабочей среде.

Идентификация

  • Артикул: GC01Q730863.
  • Наименование: кран шаровой СМАРТГИР BV17 DN65 PN40, dP 16 бар, электропривод QD1.2, 220 В, сварной, нержавеющая сталь.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
65 (2 1/2)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
GC01Q730863
Объём одной штуки, м³
0.01469
Рабочее наименование ДУБОВОЙ
кран шаровой СМАРТГИР BV17 DN65 PN40, dP 16 бар, электропривод QD1.2, 220 В, сварной, нержавеющая сталь
Вес (кг)
15
Длина (мм)
270
Ширина (мм)
160
Высота (мм)
340
