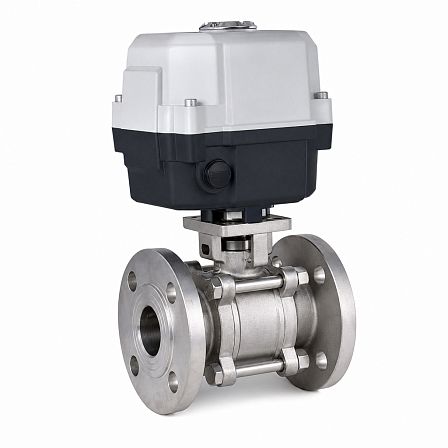

Кран шаровой СМАРТРИР, BV17, DN65, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж. ст., GC01P693259
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой СМАРТРИР BV17 DN65 PN40 — двухходовая полнопроходная запорная арматура из нержавеющей стали с фланцевым присоединением и электроприводом СМАРТГИР QD2.1 на 220 В. Номинальное давление крана — PN40, перепад давления при подборе привода — до 16 бар.
Назначение
Изделие предназначено для дистанционного открытия и закрытия потока в трубопроводах. Шаровой затвор обеспечивает поворотное перекрытие проходного сечения на 90°.
Конструкция крана
Кран относится к серии BV17 и имеет двухходовую полнопроходную конструкцию. Корпус изготовлен из нержавеющей стали; фланцевое исполнение предназначено для монтажа между ответными фланцами трубопровода.
- Условный проход: DN65.
- Номинальное давление: PN40, или 4,0 МПа.
- Тип присоединения: фланцевый.
- Исполнение прохода: полнопроходное.
- Материал корпуса: нержавеющая сталь.
- Максимальная рабочая температура для фланцевого исполнения серии: до +200 °C.
Уплотнения и рабочие среды
Уплотнение шарового затвора выполнено из PTFE с добавлением углерода. Материалы конструкции позволяют применять кран в трубопроводах воды, пара, конденсата, воздуха, инертных газов, светлых углеводородов и ряда слабоагрессивных сред. Возможность использования должна определяться с учетом фактических параметров температуры, давления и химической совместимости среды с материалами уплотнений.
Электропривод
Кран укомплектован четвертьоборотным электроприводом СМАРТГИР QD2.1 с питанием 220 В переменного тока. Привод используется для автоматизации запорной арматуры и обеспечивает поворот штока крана между положениями «открыто» и «закрыто».
- Напряжение питания: 1×220 В, 50 Гц.
- Тип привода: электрический четвертьоборотный.
- Модель корпуса привода: QD2.1.
- Степень защиты приводов серии QD2: IP67.
- Отключение: по конечному положению, крутящему моменту или перегреву.
- Дополнительные концевые выключатели: для сигнализации положений «открыто» и «закрыто».
Рабочий перепад давления
Заявленный перепад давления dP составляет 16 бар. Этот параметр относится к условиям подбора электропривода и определяет допустимую разность давления на закрытом шаровом кране при его работе с приводом.
Монтаж
Монтаж выполняется фланцевым соединением. Перед установкой необходимо проверить совпадение DN и PN ответных фланцев, направление трубопровода, соосность соединяемых участков и соответствие параметров рабочей среды характеристикам крана и уплотнений.
