Кран шаровой СМАРТРИР, BV18, DN32, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж., GC01Q730883
АРТ: GC01Q730883

Кран шаровой СМАРТРИР, BV18, DN32, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж., GC01Q730883

АРТ: GC01Q730883
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод

Товар не поставляется

Описание

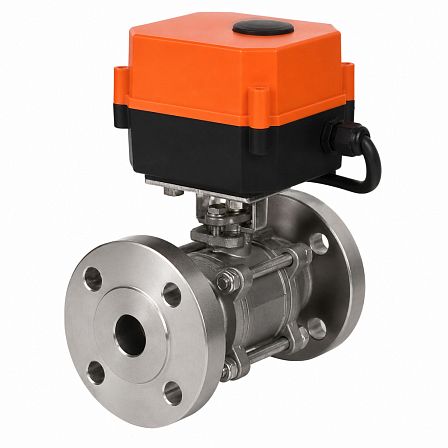

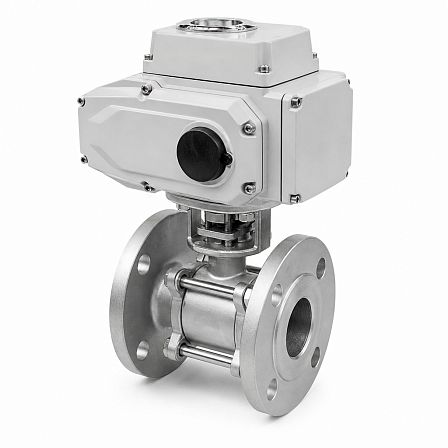

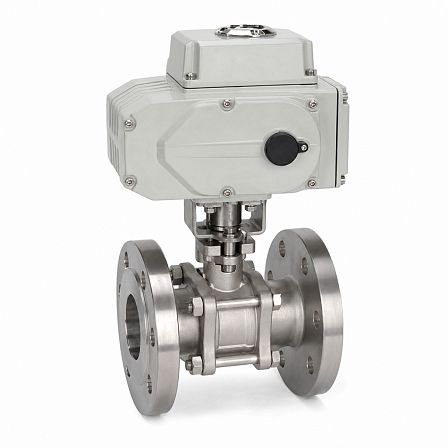

Кран шаровой BV18 DN32 PN40 с электроприводом СМАРТГИР QD1.2 предназначен для дистанционного перекрытия потока в трубопроводах. Исполнение: полнопроходной двухходовой кран из нержавеющей стали, фланцевое присоединение, номинальный диаметр DN32, номинальное давление PN40, питание привода 220 В. Допустимый перепад давления для данной комплектации — до 16 бар.

Конструкция и назначение
Изделие представляет собой шаровой запорный кран серии BV18 с четвертьоборотным электрическим приводом QD1.2. Кран применяется для работы в положениях «открыто» и «закрыто»; регулирование расхода рабочей среды конструкцией не предусматривается. Полнопроходное исполнение обеспечивает проходное сечение, соответствующее условному диаметру трубопровода.

Основные технические параметры

  • Серия крана: BV18.
  • Тип арматуры: шаровой кран, двухходовой.
  • Условный проход: DN32.
  • Номинальное давление: PN40, или 4,0 МПа.
  • Допустимый перепад давления: 16 бар, или 1,6 МПа.
  • Тип прохода: полнопроходной.
  • Тип присоединения: фланцевый, фланец/фланец.
  • Материал корпуса: нержавеющая сталь.
  • Артикул: GC01Q730883.

Присоединение к трубопроводу
Кран имеет фланцевые патрубки для монтажа между ответными фланцами трубопровода. Фланцевое исполнение рассчитано на применение в системах с номинальным давлением до PN40. Конструкция соответствует промышленному способу монтажа запорной арматуры с использованием уплотнительных прокладок и крепежа.

Уплотнения и рабочие среды
В конструкции серии BV18 применяются седловые уплотнения на основе PTFE с графитовым наполнением и уплотнение штока из PTFE. Кран может использоваться на воде, паре, конденсате, сжатом воздухе, инертных газах, маслах и светлых нефтепродуктах, если рабочая среда совместима с материалами корпуса и уплотнений.

Температурный режим
Исполнение BV18 с нержавеющим корпусом и уплотнениями PTFE с графитом предназначено для работы с рабочими средами при повышенной температуре. Максимальная температура рабочей среды для серии может достигать +220 °C в зависимости от конкретных условий эксплуатации и совместимости среды с материалами уплотнений.

Электропривод
Кран оснащен четвертьоборотным электроприводом СМАРТГИР QD1.2 с питанием 220 В переменного тока. Привод поворачивает шток крана на 90° и обеспечивает автоматизированное открытие или закрытие запорного органа. Монтаж привода выполняется через ISO-фланец крана.

Монтаж и эксплуатация
Перед установкой необходимо проверить соответствие параметров трубопровода значениям DN32, PN40 и допустимому перепаду давления 16 бар. Рабочая среда не должна вызывать коррозию нержавеющей стали или разрушение PTFE-уплотнений. Электропривод подключается к сети 220 В в соответствии со схемой подключения, предусмотренной для конкретного исполнения QD1.2.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
16 бар, или 1,6 МПа
Материал
Нержавеющие
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
40
Максимальная рабочая температура t max, °C
220
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
GC01Q730883
Объём одной штуки, м³
0.00706
Вес (кг)
6.5
Длина (мм)
180
Ширина (мм)
140
Высота (мм)
280
