Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV18, DN32, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж., GC01P693239
-30%

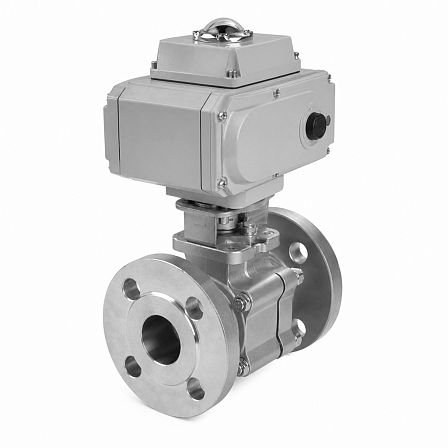

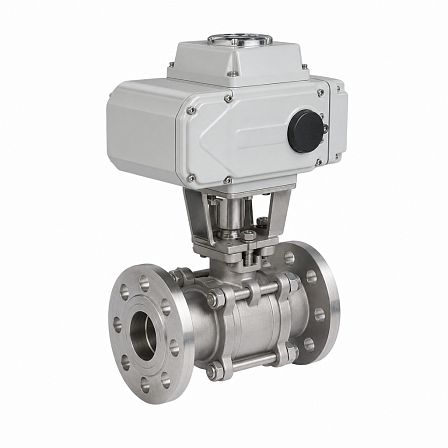

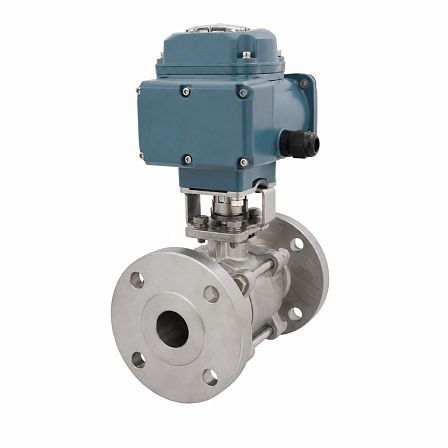

Кран шаровой СМАРТРИР, BV18, DN32, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж., GC01P693239
АРТ: GC01P693239
-30%

Кран шаровой СМАРТРИР, BV18, DN32, PN40, dP 16 бар, эл/привод QD2.1, 220В, фланцевый, нерж., GC01P693239

АРТ: GC01P693239
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
82 597.68 ₽
57 818.38 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV18 DN32 PN40 с электроприводом QD2.1 предназначен для дистанционного открытия и закрытия потока в трубопроводах. Исполнение: двухходовой полнопроходной кран из нержавеющей стали с фланцевым присоединением, номинальным диаметром DN32, номинальным давлением PN40 и питанием привода 220 В.

Конструкция и назначение
Изделие представляет собой двухходовой шаровой кран серии BV18 с четвертьоборотным электроприводом СМАРТГИР QD2.1. Запорный орган поворачивается на 90°, обеспечивая положения «открыто» и «закрыто». Кран применяется как запорная трубопроводная арматура; для регулирующего режима не предназначен.

Основные параметры

  • Серия крана: BV18.
  • Условный проход: DN32.
  • Номинальное давление: PN40, до 40 бар.
  • Допустимый перепад давления для указанного подбора привода: до 16 бар.
  • Тип присоединения: фланец/фланец.
  • Исполнение прохода: полнопроходное.
  • Строительная длина: 130 мм.
  • Присоединительный фланец под привод: ISO F04/F05.

Материалы деталей
Корпус крана выполнен из нержавеющей стали. Шаровой затвор изготовлен из коррозионностойкой стали AISI 316 / 08Х17Н13М2. В качестве уплотнительного материала применяется PTFE (фторопласт). Такое исполнение используется для трубопроводов с водой, паром, конденсатом, сжатым воздухом, инертными газами и светлыми нефтепродуктами при совместимости рабочей среды с материалами крана.

Электропривод
Установлен четвертьоборотный электропривод СМАРТГИР серии QD2.1 с однофазным питанием 220 В переменного тока. Привод предназначен для автоматизированного управления поворотной арматурой и обеспечивает поворот выходного вала на 90°.

  • Напряжение питания: 220 В AC, 50 Гц.
  • Тип привода: неполнооборотный, четвертьоборотный.
  • Класс защиты оболочки: IP67.
  • Температура окружающей среды: от −20 до +60 °C.
  • Режим работы электродвигателя: S2, до 10 минут.
  • Отключение: по конечному положению, по крутящему моменту и при перегреве.
  • Концевые выключатели: предусмотрены для передачи сигналов положений «открыто» и «закрыто».

Рабочие условия
Кран рассчитан на номинальное давление до 4,0 МПа. Температура рабочей среды для кранов BV18 с уплотнениями PTFE может достигать +220 °C. Применение на кислотных, щелочных и иных химически активных средах требует проверки химической совместимости среды с нержавеющей сталью и фторопластовыми уплотнениями.

Монтаж
Монтаж выполняется в разрыв трубопровода посредством фланцевого соединения. Полнопроходная конструкция обеспечивает проход среды без сужения относительно условного диаметра DN32. ISO-фланец крана обеспечивает присоединение электропривода без изменения конструкции запорной части.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01P693239
Объём одной штуки, м³
0.00706
Вес (кг)
6.7
Длина (мм)
180
Ширина (мм)
140
Высота (мм)
280
