Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV18, DN40, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж., GC01Q730884
-30%

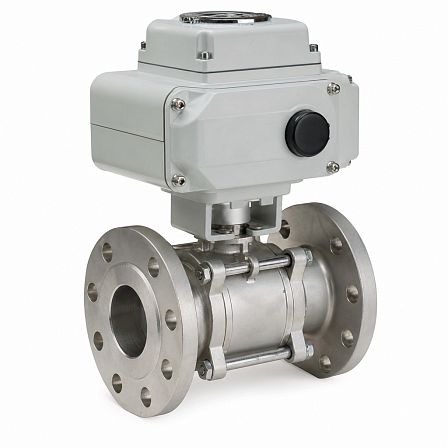

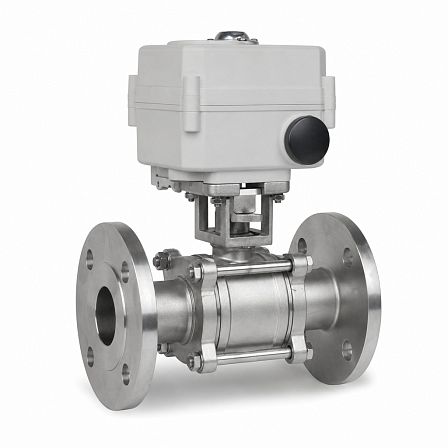

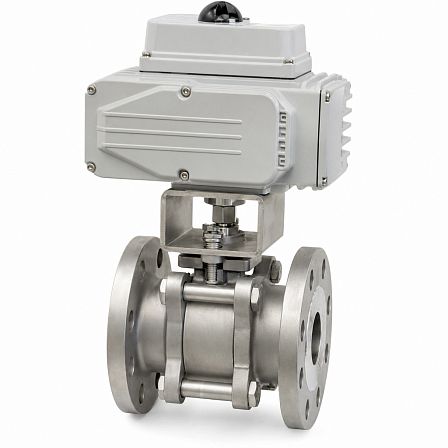

Кран шаровой СМАРТРИР, BV18, DN40, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж., GC01Q730884
АРТ: GC01Q730884
-30%

Кран шаровой СМАРТРИР, BV18, DN40, PN40, dP 16 бар, эл/привод QD1.2, 220В, фланцевый, нерж., GC01Q730884

АРТ: GC01Q730884
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
58 345.03 ₽
40 841.52 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой BV18 DN40 PN40 с электроприводом СМАРТГИР QD1.2 предназначен для дистанционного перекрытия потока рабочей среды в трубопроводах. Исполнение: двухходовой полнопроходной кран из нержавеющей стали, фланцевое присоединение, условный проход DN40, номинальное давление PN40, допустимый перепад давления dP 16 бар, питание привода 220 В.

Конструкция и назначение
Изделие представляет собой двухходовой шаровой кран серии BV18 с электрическим четвертьоборотным приводом. Полнопроходная конструкция обеспечивает проход среды без сужения по условному диаметру DN40. Корпус крана выполнен составным, что допускает техническое обслуживание запорной части.

Основные параметры крана

  • Серия: BV18;
  • Тип: шаровой, двухходовой;
  • Условный проход: DN40;
  • Номинальное давление: PN40 — до 4,0 МПа;
  • Допустимый перепад давления: dP 16 бар;
  • Исполнение прохода: полнопроходное;
  • Материал корпуса: нержавеющая сталь;
  • Присоединение к трубопроводу: фланцевое;
  • Монтажная длина: по EN 558-2;
  • Фланцы: по ГОСТ 33259-2015, исполнение B.

Рабочие среды
Кран серии BV18 применяется для воды, пара, конденсата, сжатого воздуха, инертных газов и светлых углеводородов. Использование на кислотных и щелочных средах требует проверки химической совместимости материалов уплотнений и деталей крана с рабочей средой.

Температурно-давленческий режим
Для кранов BV18 DN15–DN100 номинальное давление 4,0 МПа предусмотрено при температуре рабочей среды до +75 °C. При дальнейшем повышении температуры допустимое рабочее давление снижается в соответствии с диаграммой «температура—давление» для конкретного исполнения арматуры.

Электропривод
Кран укомплектован электрическим неполнооборотным приводом СМАРТГИР серии QD1.2 с питанием от однофазной сети 220 В переменного тока. Привод выполняет поворот запорного органа на 90° для открытия и закрытия крана.

Параметры привода QD1.2

  • Серия: QD1;
  • Типоразмер корпуса: QD1.2;
  • Напряжение питания: 220 В AC;
  • Степень защиты корпуса: IP67;
  • Рабочая температура привода: от −20 до +70 °C;
  • Отключение: при достижении конечного положения и при перегреве;
  • Дополнительные концевые выключатели: для сигнализации положений «Открыто» и «Закрыто»;
  • Ручное дублирование: шестигранным ключом для приводов малых типоразмеров.

Монтаж
Кран устанавливается между ответными фланцами трубопровода DN40. Для присоединения электропривода предусмотрен монтажный ISO-фланец. При монтаже необходимо обеспечить соосность трубопровода, доступ к электроприводу и возможность выполнения сервисных работ.

Идентификация
Артикул: GC01Q730884. Наименование: кран шаровой СМАРТГИР BV18, DN40, PN40, dP 16 бар, с электроприводом QD1.2, 220 В, фланцевый, корпус из нержавеющей стали.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
40
Максимальная рабочая температура t max, °C
220
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Цвет
Нержавеющие матовые
Артикул
GC01Q730884
Объём одной штуки, м³
0.00812
Вес (кг)
8.2
Длина (мм)
200
Ширина (мм)
140
Высота (мм)
290
