Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой СМАРТРИР, BV18, DN100, PN16, dP 16 бар, эл/привод QD2.3, 220В, фланцевый, нерж., GC01P693244
-30%

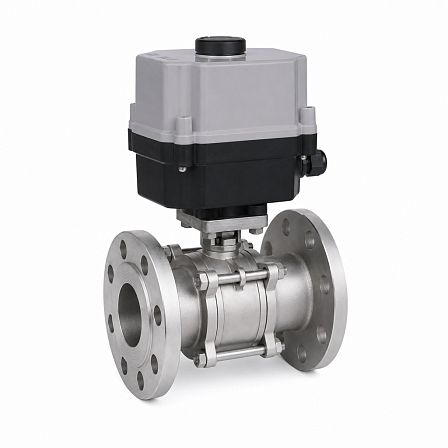

Кран шаровой СМАРТРИР, BV18, DN100, PN16, dP 16 бар, эл/привод QD2.3, 220В, фланцевый, нерж., GC01P693244
АРТ: GC01P693244
-30%

Кран шаровой СМАРТРИР, BV18, DN100, PN16, dP 16 бар, эл/привод QD2.3, 220В, фланцевый, нерж., GC01P693244

АРТ: GC01P693244
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
СМАРТГИР
-30%
170 919.95 ₽
119 643.96 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой СМАРТГИР BV18, DN100, PN16 — двухходовой полнопроходной запорный кран из нержавеющей стали с фланцевым присоединением и электроприводом QD2.3 на 220 В. Изделие предназначено для дистанционного открытия и закрытия потока в трубопроводах с условным проходом DN100 при номинальном давлении до 16 бар.

Конструкция и назначение
Кран относится к серии BV18 и имеет двухходовую шаровую конструкцию. Полнопроходное исполнение обеспечивает проход рабочей среды через условный диаметр DN100 без уменьшения проходного сечения. Арматура применяется как запорное устройство; использование для регулирования расхода не предусмотрено.

Основные параметры

  • Серия: BV18;
  • Тип: шаровой кран, двухходовой;
  • Условный проход: DN100;
  • Номинальное давление: PN16;
  • Допустимый перепад давления: dP 16 бар;
  • Исполнение прохода: полнопроходное;
  • Материал корпуса: нержавеющая сталь;
  • Присоединение к трубопроводу: фланцевое.

Присоединительные размеры
Фланцевое исполнение рассчитано на установку в трубопровод DN100. Для крана BV18 DN100 строительная длина составляет 190 мм; наружный диаметр фланца — 220 мм, диаметр расположения крепежных отверстий — 180 мм. Предусмотрено 8 крепежных отверстий диаметром 18 мм.

Электрический привод
Кран укомплектован неполнооборотным электроприводом СМАРТГИР QD2.3 с питанием 220 В переменного тока. Привод выполняет поворот запорного органа на 90° для перевода крана в положения «открыто» и «закрыто». Электроприводы серии QD2 применяются для автоматизации запорной и регулирующей трубопроводной арматуры и оснащаются концевыми выключателями для индикации крайних положений.

Интерфейс привода
На кране предусмотрен ISO-фланец для установки электропривода. Для исполнения BV18 DN100 применяется присоединительный интерфейс F7/F10. Такое соединение обеспечивает передачу крутящего момента от привода на шток шарового крана.

Условия применения
Изделие предназначено для эксплуатации в составе технологических, инженерных и промышленных трубопроводов, где требуется автоматизированное перекрытие потока. Номинальное давление PN16 и допустимый перепад давления 16 бар должны соблюдаться с учетом параметров рабочей среды, температуры и требований проектной документации.

Идентификация изделия
Артикул: GC01P693244.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
16
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Цвет
Нержавеющие матовые
Артикул
GC01P693244
Объём одной штуки, м³
0.0301
Вес (кг)
37
Длина (мм)
350
Ширина (мм)
200
Высота (мм)
430
