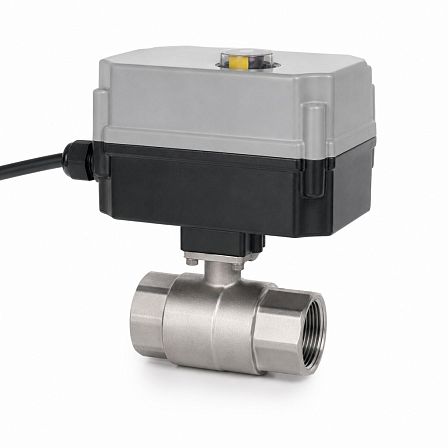

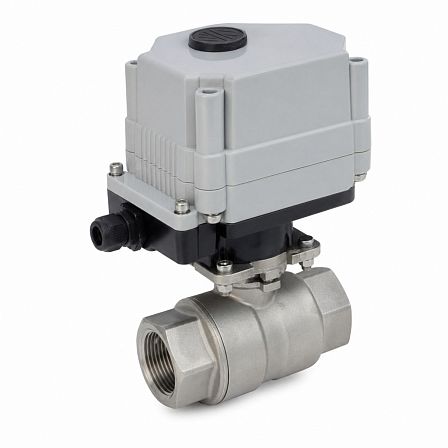

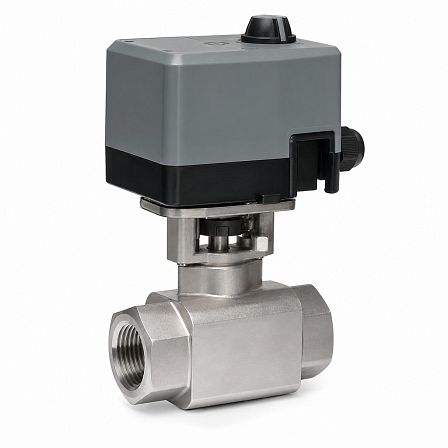

Кран шаровой BV3T.04.010.63.Р/Р СМАРТРИР, DN10, PN63, dP 16 бар, 220В, нерж. сталь, муфтовый, с электроприводом QD1, GC01Q730914
АРТ: GC01Q730914

Кран шаровой BV3T.04.010.63.Р/Р СМАРТРИР, DN10, PN63, dP 16 бар, 220В, нерж. сталь, муфтовый, с электроприводом QD1, GC01Q730914

АРТ: GC01Q730914
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пневматика
Тип управления
Электропривод
СМАРТГИР
Описание

Кран шаровой BV3T.04.010.63.Р/Р СМАРТГИР, GC01Q730914 — трехходовой муфтовый кран серии BV3 с Т-портом, номинальным диаметром DN10 и электроприводом QD1 на напряжение 220 В. Корпус выполнен из нержавеющей стали; номинальное давление PN63, допустимый перепад давления dP — 16 бар.

Конструкция и назначение. Изделие представляет собой трехходовой шаровой кран с Т-образным каналом в шаре. Такая схема применяется для переключения, смешения или распределения потоков в трубопроводной системе. Кран имеет редуцированный проход и посадочную площадку ISO 5211 для установки привода.

Присоединение к трубопроводу. Исполнение Р/Р предусматривает резьбовое соединение с обеих сторон. Тип присоединения — муфтовый; кран устанавливается в трубопровод DN10.

Рабочие параметры.

  • номинальный диаметр: DN10;
  • номинальное давление: PN63 — до 63 бар;
  • допустимый перепад давления: dP 16 бар;
  • тип прохода: редуцированный;
  • исполнение канала: Т-порт.

Материалы проточной части. Корпус, крышка и шар крана изготовлены из нержавеющей стали CF8/CF8M. Шток, упорное кольцо и элементы рукоятки в базовой конструкции серии выполнены из нержавеющей стали AISI 304. Уплотнения штока, шара и седел — из фторопласта PTFE.

Электропривод. Кран укомплектован четвертьоборотным электроприводом СМАРТГИР серии QD1 с питанием 220 В. Привод выполняет поворот штока крана для перевода шара между рабочими положениями и обеспечивает дистанционное управление арматурой.

Идентификация. Обозначение крана: BV3T.04.010.63.Р/Р. Код изделия: GC01Q730914.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пневматика
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Стандартнопроходные (неполнопроходные)
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
10 (3/8)
Давление, бар
63
Максимальная рабочая температура t max, °C
220
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
GC01Q730914
Объём одной штуки, м³
0.00242
Вес (кг)
3.5
Длина (мм)
110
Ширина (мм)
100
Высота (мм)
220
