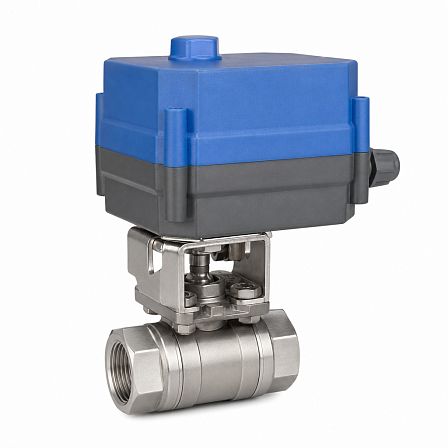

Кран шаровой BV3T.04.015.63.Р/Р СМАРТРИР, DN15, PN63, dP 16 бар, 220В, нерж. сталь, муфтовый, с электроприводом QD1, GC01Q730915
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой BV3T.04.015.63.Р/Р СМАРТГИР — трёхходовой запорный кран серии BV3 с Т-образным проходом, DN15 и PN63. Исполнение предусматривает муфтовое резьбовое присоединение, корпус из нержавеющей стали, ISO-фланец и четвертьоборотный электропривод СМАРТГИР QD1 с питанием 220 В; допустимый перепад давления для данной комплектации — до 16 бар.
Конструкция крана
Кран относится к трёхходовой серии BV3T. Т-образный канал шара предназначен для коммутации потоков в трубопроводной обвязке. Конструкция является неполнопроходной и оснащена ISO-фланцем для установки привода. Монтажная длина крана DN15 составляет 72 мм.
Основные параметры
- Серия: BV3T;
- Тип: шаровой, трёхходовой;
- Схема прохода: Т-порт;
- Номинальный диаметр: DN15;
- Номинальное давление: PN63, или 6,3 МПа;
- Допустимый перепад давления: до 16 бар;
- Присоединение: резьба/резьба, муфтовое;
- Исполнение прохода: неполнопроходное;
- Интерфейс под привод: ISO-фланец.
Материалы проточной части
Корпус и присоединительные патрубки выполнены из нержавеющей стали CF8M. Шар и шток изготовлены из нержавеющей стали AISI 316. Седла шара выполнены из PTFE с добавлением 25 % графита; уплотнения штока и корпуса — PTFE. Материалы рассчитаны на применение с жидкими и слабоагрессивными рабочими средами в пределах параметров крана.
Электропривод
Кран комплектуется четвертьоборотным электроприводом СМАРТГИР серии QD1 с напряжением питания 220 В. Приводы серии QD1 предназначены для управления арматурой с поворотом штока на 90° в режимах «открыто/закрыто». Для серии заявлены механический ограничитель угла поворота, концевые выключатели положения, защита от перегрева, ручной дублер и внутренний нагревательный элемент для снижения образования конденсата.
Условия эксплуатации привода
Электроприводы СМАРТГИР QD1 имеют степень защиты IP67 и диапазон рабочей температуры окружающей среды от −20 до +70 °C. Корпус привода выполнен из алюминия. Для подключения питания при монтаже требуется предусмотреть внешний главный выключатель, так как внутренний выключатель питания в приводах серии QD1 не предусмотрен.
