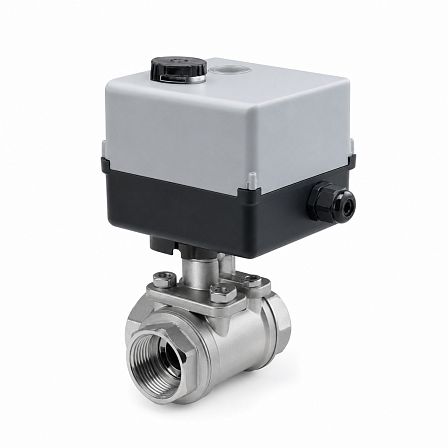

Кран шаровой BV3T.04.032.63.Р/Р СМАРТРИР, DN32, PN63, dP 16 бар, 220В, нерж. сталь, муфтовый, с электроприводом QD1, GC01Q730918
АРТ: GC01Q730918

Кран шаровой BV3T.04.032.63.Р/Р СМАРТРИР, DN32, PN63, dP 16 бар, 220В, нерж. сталь, муфтовый, с электроприводом QD1, GC01Q730918

АРТ: GC01Q730918
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
СМАРТГИР
Описание

Кран шаровой BV3T.04.032.63.Р/Р СМАРТГИР предназначен для автоматизированного переключения потоков рабочей среды в трубопроводах. Исполнение: трёхходовой кран серии BV3 с Т-образным портом, условный проход DN32, номинальное давление PN63, резьбовое присоединение и электропривод QD1 с питанием 220 В.

Конструкция и назначение
Изделие выполнено на базе трёхходового шарового крана BV3T с Т-портом. Т-образный канал шаровой пробки применяется для распределения, смешения или переключения потоков между тремя патрубками. Кран имеет редуцированный проход и рассчитан на автоматическое управление поворотом запорного органа на 90°.

Основные параметры крана

  • Серия: BV3T.
  • Тип: трёхходовой шаровой кран.
  • Условный проход: DN32.
  • Номинальное давление: PN63, до 63 бар.
  • Допустимый перепад давления: dP 16 бар.
  • Исполнение прохода: полупроходное (редуцированное).
  • Схема канала: Т-порт.
  • Строительная длина крана: 128 мм.

Материал и присоединение
Корпус крана изготовлен из нержавеющей стали. Присоединение к трубопроводу — резьбовое с обеих сторон, исполнение Р/Р. На корпусе предусмотрена площадка с ISO-фланцем для установки неполнооборотного привода. Конструкция рассчитана на монтаж в системах с резьбовыми трубными соединениями.

Электропривод
Кран укомплектован неполнооборотным электроприводом СМАРТГИР серии QD1. Питание привода — 220 В переменного тока. Привод предназначен для автоматизации запорной арматуры с поворотом штока на 90° и обеспечивает дистанционное открытие, закрытие либо переключение положений крана.

Применение
Кран применяется в трубопроводных системах, где требуется автоматическое переключение или распределение потока между тремя линиями. Рабочее давление корпуса составляет PN63, при этом указанное допустимое значение перепада давления на запорном органе — 16 бар.

Идентификация изделия

  • Артикул крана: BV3T.04.032.63.Р/Р.
  • Код: GC01Q730918.
  • Исполнение: DN32, PN63, нержавеющая сталь, Р/Р, Т-порт.
  • Привод: СМАРТГИР QD1, 220 В.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
220
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
GC01Q730918
Объём одной штуки, м³
0.0053
Вес (кг)
5.8
Длина (мм)
160
Ширина (мм)
130
Высота (мм)
255
