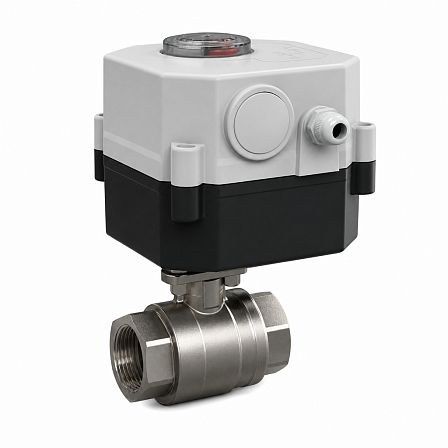

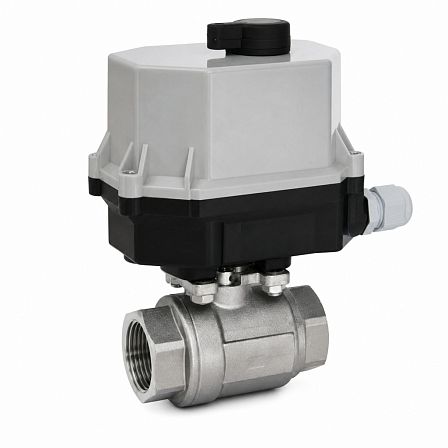

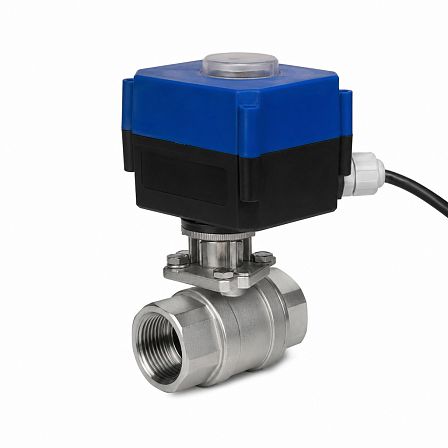

Кран шаровой BV3T.04.008.63.Р/Р СМАРТРИР, DN8, PN63, dP 16 бар, 220В, нерж. сталь, муфтовый, с электроприводом QD1, GC01Q730922
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой BV3T.04.008.63.Р/Р с электроприводом СМАРТГИР QD1 предназначен для дистанционного управления потоком рабочей среды в трубопроводах. Исполнение: трёхходовой кран с Т-образным проходом, DN8, PN63, муфтовое резьбовое присоединение, корпус из нержавеющей стали, питание привода 220 В; допустимый перепад давления — до 16 бар.
Конструкция и назначение
Изделие выполнено на базе трёхходового шарового крана серии BV3T. Т-образный канал шара обеспечивает коммутацию потоков между тремя патрубками в зависимости от положения запорного органа. Кран имеет стандартный проход и рассчитан на автоматизацию операций открытия и закрытия трубопровода.
Основные параметры
- Номинальный диаметр: DN8.
- Номинальное давление: PN63, до 63 бар.
- Допустимый перепад давления на кране: до 16 бар.
- Тип крана: шаровой, трёхходовой.
- Схема прохода: Т-порт.
- Проход шара: стандартный (полупроходной).
- Присоединение: муфтовое, резьба/резьба.
- Питание электропривода: 220 В переменного тока.
Материалы
Корпус и резьбовые патрубки изготовлены из коррозионностойкой стали CF8M. Шар и шток выполнены из нержавеющей стали AISI 316. Седла шара и уплотнения корпуса изготовлены из PTFE; в конструкции седла применяется PTFE с графитовым наполнением.
Присоединение и монтаж
Кран имеет муфтовое резьбовое исполнение с внутренней резьбой. Конструкция предусматривает ISO-фланец для установки привода. Электропривод QD1 устанавливается для поворота штока арматуры на 90°, обеспечивая автоматизированное управление положением шара.
Электропривод СМАРТГИР QD1
Электрический неполнооборотный привод серии QD1 предназначен для запорной арматуры с четвертьоборотным движением штока. Серия применяется для управления шаровыми кранами BV и поддерживает исполнение с питанием 220 В. Степень защиты корпуса привода — IP67. Отключение предусмотрено при достижении конечного положения, достижении заданного крутящего момента или перегреве.
Рабочие условия
Для базового крана серии BV3T указана рабочая температура среды от −60 до +220 °C. При подборе оборудования для конкретной среды и температуры необходимо учитывать ограничения электропривода и уплотнительных материалов.
Область применения
Кран с электроприводом применяется в системах водоснабжения, теплоснабжения, пароконденсатных системах, трубопроводах со сжатым воздухом и нейтральными газами, а также в промышленных технологических линиях. Автоматический привод позволяет включать кран в системы дистанционного или централизованного управления.
