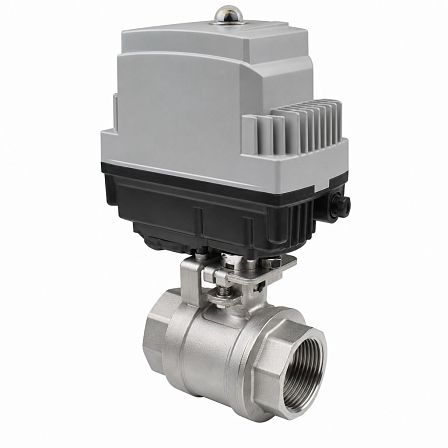

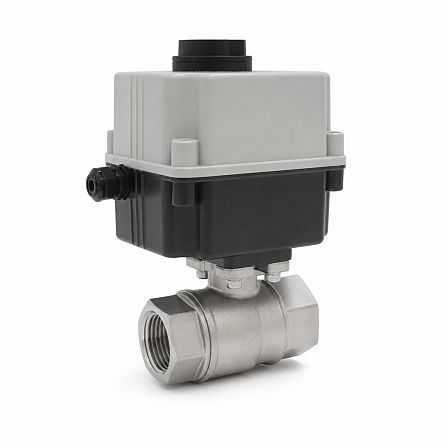

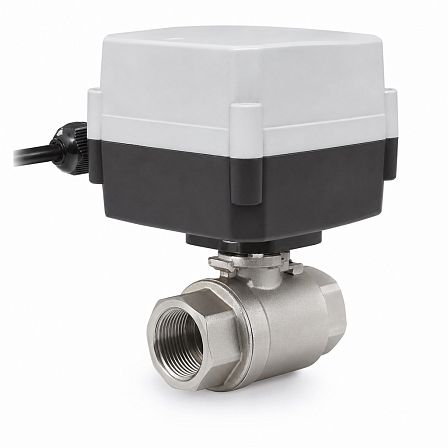

Кран шаровой BV3T.04.015.63.Р/Р СМАРТРИР, DN15, PN63, dP 16 бар, 220В, нерж. сталь, муфтовый, с электроприводом QD1, GC01Q730924
АРТ: GC01Q730924

Кран шаровой BV3T.04.015.63.Р/Р СМАРТРИР, DN15, PN63, dP 16 бар, 220В, нерж. сталь, муфтовый, с электроприводом QD1, GC01Q730924

АРТ: GC01Q730924
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Электропривод
СМАРТГИР
  • Описание
  • Характеристики
  • Документация
Описание

Трехходовой шаровой кран BV3T.04.015.63.Р/Р СМАРТГИР предназначен для автоматизированного управления потоками рабочей среды в трубопроводе. Исполнение: DN15, PN63, муфтовое резьбовое присоединение, Т-порт, корпус из нержавеющей стали, электропривод QD1 с питанием 220 В; допустимый перепад давления dP — 16 бар.

Конструкция и назначение

Кран относится к серии BV3 и имеет трехходовую схему с Т-образным портом. Такая конструкция применяется для переключения, распределения или смешения потоков в зависимости от схемы подключения трубопровода. Кран является полупроходным и оснащен ISO-фланцем для установки привода.

Основные параметры

  • Модель: BV3T.04.015.63.Р/Р;
  • условный проход: DN15;
  • номинальное давление: PN63;
  • допустимый перепад давления: dP 16 бар;
  • тип прохода: полупроходной;
  • исполнение прохода: Т-порт;
  • монтажная длина крана: 72 мм.

Присоединение к трубопроводу

Кран выполнен с муфтовыми присоединениями «резьба/резьба» (Р/Р). Монтаж осуществляется на резьбовых участках трубопровода соответствующего условного прохода.

Материалы и уплотнения

Корпус крана изготовлен из нержавеющей стали. В конструкции серии BV3 применяются уплотнения штока и седел из PTFE; материал рассчитан на работу с водой, паром, сжатым воздухом, спиртами, пищевыми и слабоагрессивными средами в пределах допустимых параметров арматуры.

Электропривод

Кран комплектуется четвертьоборотным электроприводом СМАРТГИР серии QD1 с напряжением питания 220 В. Привод предназначен для автоматизации запорной арматуры с поворотом штока на 90°, включая шаровые краны серии BV.

Рабочие условия

Для кранов BV3 с нержавеющим корпусом заявлен диапазон температуры рабочей среды от −60 до +200 °C. Фактические рабочие параметры узла с электроприводом следует принимать с учетом характеристик конкретной комплектации привода QD1 и свойств рабочей среды.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Электропривод
С американкой
Нет
Корпус
Разборный
Проход
Стандартнопроходные (неполнопроходные)
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
15 (1/2)
Давление, бар
63
Максимальная рабочая температура t max, °C
220
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
GC01Q730924
Длина (отрезок, бухта), м
72
Объём одной штуки, м³
0.00297
Вес (кг)
3.8
Длина (мм)
120
Ширина (мм)
110
Высота (мм)
225
