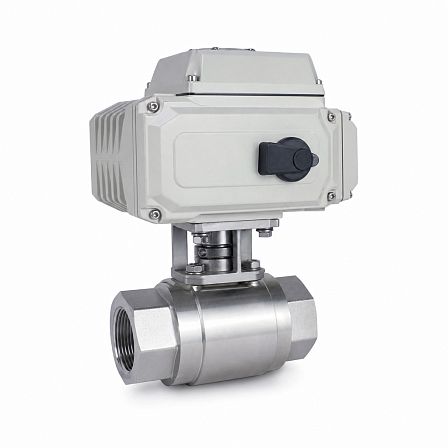

Кран шаровой BV3T.04.040.63.Р/Р СМАРТРИР, DN40, PN63, dP 16 бар, 220В, нерж. сталь, муфтовый, с электроприводом QD1, GC01Q730927
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой BV3T.04.040.63.Р/Р СМАРТГИР DN40 PN63 представляет собой трёхходовой шаровой кран серии BV3 с Т-образным портом, резьбовыми присоединениями и электроприводом QD1 на 220 В. Изделие предназначено для автоматизированного переключения и распределения потоков в трубопроводах; номинальный диаметр — DN40, номинальное давление — PN63, допустимый перепад давления — до 16 бар.
Конструкция крана
Кран выполнен в трёхходовом исполнении с Т-портом. Такая схема прохода обеспечивает соединение трёх трубопроводных линий в различных положениях запорного органа. Конструкция корпуса — разборная, полупроходная.
Материалы и присоединение
Корпус крана изготовлен из нержавеющей стали. Присоединение к трубопроводу — резьбовое с обеих сторон, исполнение Р/Р. Кран оснащён монтажной площадкой ISO для установки четвертьоборотного привода.
Основные параметры
- Серия: BV3T;
- Тип: кран шаровой трёхходовой;
- Схема прохода: Т-порт;
- Номинальный диаметр: DN40;
- Номинальное давление: PN63, или 63 бар;
- Допустимый перепад давления: dP 16 бар;
- Материал корпуса: нержавеющая сталь;
- Тип присоединения: резьба/резьба;
- Строительная длина крана: 137 мм;
- Исполнение прохода: полупроходное.
Электропривод
Кран укомплектован электрическим четвертьоборотным приводом СМАРТГИР серии QD1 с питанием 220 В переменного тока. Привод предназначен для поворота штока арматуры на 90° и автоматизации операций открытия, закрытия либо переключения потоков.
Особенности привода QD1
Приводы серии QD1 применяются с запорной и регулирующей арматурой, имеющей поворотный шток. Для серии предусмотрена степень защиты корпуса IP67, отключение по конечным положениям, по крутящему моменту и при перегреве. Электропривод рассчитан на дистанционное управление арматурой в составе автоматизированной системы.
Применение
Кран используется в системах водоснабжения, пароконденсатных системах, на линиях транспортировки жидкостей и в технологических трубопроводах со средами, совместимыми с материалами нержавеющего корпуса и уплотнений. Трёхходовая схема позволяет выполнять переключение, смешение или распределение потока в зависимости от принятой схемы обвязки.
