Главная \ Запорно - регулирующая арматура \ Предохранительная арматура \ Конденсатоотводчики \ Конденсатоотводчик поплавковый А 12.10.020 Р/Р СТИМАКС, DN 3/4", PN 16, dP 10 бар, чугунный, HA02A634252

-30%

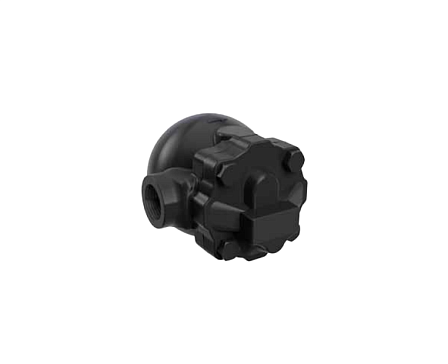

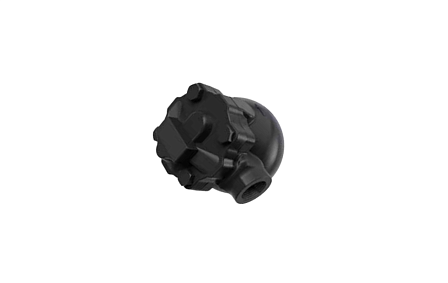

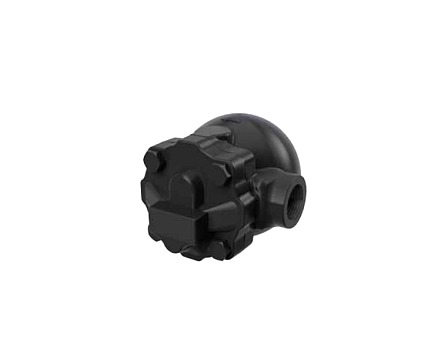

Конденсатоотводчик поплавковый А 12.10.020 Р/Р СТИМАКС, DN 3/4", PN 16, dP 10 бар, чугунный, HA02A634252

АРТ: HA02A634252

-30%

Конденсатоотводчик поплавковый А 12.10.020 Р/Р СТИМАКС, DN 3/4", PN 16, dP 10 бар, чугунный, HA02A634252

АРТ: HA02A634252

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Пароконденсатные системы

Материал

Чугунные

-30%

28 545.65 ₽

19 981.95 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Документация

Аналогичные товары

Описание

Конденсатоотводчик поплавковый А 12.10.020 Р/Р СТИМАКС, DN 3/4", PN 16, dP 10 бар, чугунный, артикул HA02A634252

Конденсатоотводчик поплавковый классифицируется как механическая трубопроводная арматура прямого действия для пароконденсатных систем. Устройство относится к категории конденсатоотводчиков с закрытым шаровым поплавком и встроенным термостатическим воздушным клапаном (термостатической капсулой).
Основное функциональное назначение прибора — непрерывный автоматический отвод образующегося водяного конденсата из теплообменных аппаратов и паровых магистралей при температуре насыщения, а также удаление пускового воздуха и неконденсируемых газов из парового пространства без утечки и проскока острого рабочего пара.

Принцип действия поплавкового механизма и воздухоотводчика
Работа конденсатоотводчика основана на разнице плотностей паровой и жидкой фаз воды.
Фаза пуска системы: в начальный момент подачи пара внутренний объем прибора заполнен холодным воздухом. Термостатическая капсула в верхней части корпуса находится в сжатом (открытом) состоянии, обеспечивая свободный сброс неконденсируемых газов и пускового воздуха в конденсатную линию. Это предотвращает возникновение воздушных пробок и исключает термическое запирание аппарата.
Фаза отвода конденсата: поступающий по трубопроводу конденсат заполняет камеру корпуса. По мере подъема уровня жидкости сферический поплавок всплывает, перемещая кинематический рычаг. Рычаг отводит плунжер от седла, открывая проходное отверстие. Конденсат непрерывно выводится в дренажную линию со скоростью, точно соответствующей текущей интенсивности конденсации пара.
Фаза запирания пара: при падении уровня конденсата в корпусе поплавок под собственным весом опускается, прижимая запорный клапан к седлу до момента достижения критического уровня жидкости. Выходное отверстие постоянно перекрыто гидрозатвором, что полностью исключает утечку пролетного пара.
Срабатывание термостатического элемента: при приближении температуры потока к температуре насыщения пара наполнитель термостатической капсулы расширяется, закрывая воздушный клапан и направляя весь поток через поплавковый узел.

Технические характеристики и эксплуатационные параметры
Номинальный диаметр: DN 20 (3/4", Ду 20 мм)
Тип присоединения: муфтовое, внутренняя цилиндрическая резьба
Рабочая среда: пар насыщенный, пар перегретый, паровой конденсат
Направление протока рабочей среды: горизонтальное, справа налево (R-L)
Исполнение клапана: регулируемый рычажный золотник со встроенным гидрозатвором

Область применения в паровых и конденсатных системах
Чугунный резьбовой конденсатоотводчик Ду 20 с dP 10 бар рассчитан на применение в контурах с переменными и постоянными тепловыми нагрузками:
Пластинчатые, кожухотрубные, спиральные и витые теплообменники;
Калориферы, приточные вентиляционные установки, воздухонагреватели и паровые сушилки;
Паровые рубашки варочных котлов, реакторов, автоклавов пищевой и химической промышленности;
Стерилизаторы, дистилляторы, выпарные аппараты;
Конденсатосборники узлов редуцирования пара (после РОУ и РУ).

Монтаж, правила установки и техническое обслуживание
Пространственное положение: устройство устанавливается исключительно на горизонтальных трубопроводах. Направление движения среды должно строго соответствовать стрелке-указателю, отлитой на чугунном корпусе (вектор R-L, вход справа — выход слева).
Положение механизма: сервисная крышка должна располагаться в вертикальной плоскости, обеспечивая свободный вертикальный ход шарового поплавка внутри рабочей полости корпуса.
Защита седла: перед входным резьбовым патрубком обязательна установка сетчатого фильтра Y-образного типа (грязевика) с размером ячейки фильтроэлемента не более 0,8 мм для защиты прецизионной пары «плунжер-седло» от окалины и механических включений.
Гидравлическая обвязка: рекомендуется монтаж байпасной линии и запорной арматуры до и после конденсатоотводчика, а также установка обратного клапана на линии возврата конденсата для исключения гидроударов и противотока при противодавлении.
Ремонтопригодность: сервисный доступ к поплавку, клапанному блоку и воздушной капсуле осуществляется путем откручивания болтов крышки без демонтажа чугунного корпуса с резьбовых соединений паропровода.
Защита от размораживания: при размещении арматуры на открытых эстакадах или в неотапливаемых производственных цехах требуется обустройство теплоизоляции либо дренирование корпуса через нижнюю пробку при остановке подачи пара для предотвращения замерзания конденсата.

Характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Пароконденсатные системы

Материал

Чугунные

Диаметр, (мм, дюйм)

20 (3/4)

Давление, бар

Максимальная рабочая температура t max, °C

+250

Присоединение

Резьбы внутренние

Количество в упаковке

1шт

Гарантия

1 год эксплуатации, но не более 1,5 года с даты продажи

Цвет

Черные

Артикул

HA02A634252

Объём одной штуки, м³

0.00216

Перепад давления, бар

Тип

Поплавковый

Пропускная способность, кг/ч

400

Вес (кг)

3.2

Длина (мм)

120

Ширина (мм)

100

Высота (мм)

180

Дата доставки в ваш город

Документация

Поплавковые конденсатоотводчики «Стимакс» серии А12.pdf

437.7Кб

Декларация соответствия на конденсатоотводчики Стимакс по 21.12.2030.pdf

276.58Кб

Инструкция по установке конденсатоотводчика.pdf

105.62Кб
