Главная \ Запорно - регулирующая арматура \ Предохранительная арматура \ Конденсатоотводчики \ Конденсатоотводчик поплавковый А 12.4.5.015.Ф/Ф СТИМАКС, DN 15, PN 16, dP 4.5 бар, чугунный, ф/ф, HA02A634259
-30%

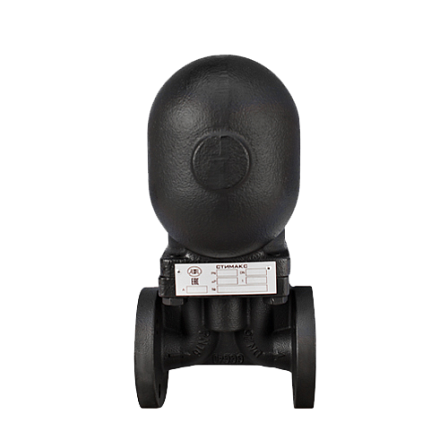

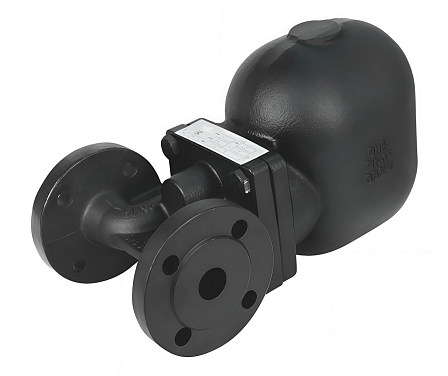

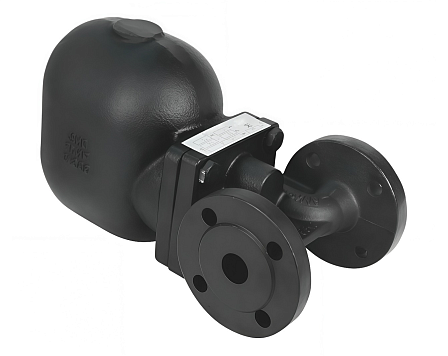

Конденсатоотводчик поплавковый А 12.4.5.015.Ф/Ф СТИМАКС, DN 15, PN 16, dP 4.5 бар, чугунный, ф/ф, HA02A634259
АРТ: HA02A634259
-30%

Конденсатоотводчик поплавковый А 12.4.5.015.Ф/Ф СТИМАКС, DN 15, PN 16, dP 4.5 бар, чугунный, ф/ф, HA02A634259

АРТ: HA02A634259
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Материал
Чугунные
СТИМАКС СТИМАКС Бренд СТИМАКС
-30%
31 845.69 ₽
22 291.98 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 35 шт Центральный склад: 35 шт
Описание
Конденсатоотводчик поплавковый А 12.4.5.015.Ф/Ф СТИМАКС, DN 15, PN 16, dP 4.5 бар, чугунный, ф/ф, артикул HA02A634259

Конденсатоотводчик поплавковый представляет собой автоматический регулятор прямого действия механического типа с герметичным шаровым поплавком и термостатической капсулой деаэрации. Аппарат относится к классу защитной и фазоразделительной трубопроводной арматуры для промышленных систем распределения и потребления водяного пара.
Устройство служит для непрерывного отвода конденсата по мере его образования непосредственно при температуре насыщения, исключая затопление парового пространства технологического оборудования. Конструкция клапанного узла dP 4,5 бар откалибрована для стабильной работы в диапазоне дифференциального давления до 0,45 МПа, обеспечивая увеличенное проходное сечение седла для систем низкого и среднего давления.

Физический принцип работы и отвод неконденсируемых сред
Функционирование узла базируется на различии гравитационных параметров жидкой и газообразной фаз:
Удаление пусковой газовой подушки: до прогрева установки воздух и несконденсированные газы выводятся через нормально открытый клапан термостатической капсулы в верхней точке рабочей полости. По достижении рабочей температуры насыщенного пара термоэлемент закрывает вспомогательный канал, предотвращая пролет пара.
Динамический сброс конденсата: поступающий через входной фланец конденсат накапливается в нижней части камеры, создавая выталкивающую силу, достаточную для всплытия полого шара. Перемещение сферы через шарнир смещает золотник относительно седла, открывая проходной порт. Истечение конденсата происходит в постоянном режиме, пропорционально интенсивности конденсации теплоносителя в теплообменном аппарате.
Парозапирающий барьер: при отсутствии поступления жидкой фазы уровень среды понижается, поплавок опускается, и золотник перекрывает проходное сечение. Неизменный нижний столб жидкости формирует гидравлический затвор, герметизирующий паровую полость от зоны конденсатопровода.

Технические параметры и рабочие пределы
Номинальный диаметр прохода: DN 15
Тип присоединительных портов: фланцевый
Номинальное давление фланцев: PN 16
Максимальный перепад рабочего давления (dP max): 4,5 бар (0,45 МПа)
Транспортируемая среда: пароводяная смесь, сухой и влажный насыщенный пар, технологический конденсат
Ориентация рабочего потока: горизонтальная, справа налево (R-L)
Степень непрерывности дренажа: постоянная, модулируемая уровнем жидкой фазы

Области технологической интеграции
Скоростные и накопительные водоподогреватели, проточные теплообменные секции;
Секции нагрева вентиляционных установок, воздухонагреватели и паровые калориферы приточных систем;
Змеевиковые подогреватели емкостного оборудования, мазутоподогреватели, варочные реакторы;
Промышленные автоклавы малой вместимости, пастеризаторы, стерилизационные шкафы;
Паровые рубашки трубопроводов и технологических емкостей (паровые спутники);
Оконечные точки и тупиковые участки распределительных паровых линий низкого давления.

Требования к монтажу и сервисному регламенту
Пространственное позиционирование: установка выполняется на горизонтальных участках паропроводов. Расположение чугунного корпуса ориентируется строго по направлению отлитой стрелки (вход среды справа, выход — слева). Сервисная крышка устанавливается вертикально, исключая перекос хода рычага поплавка.
Фланцевый монтаж: сопряжение с ответными фланцами трубопровода осуществляется через безасбестовые паронитовые или графитовые уплотнительные кольца. Затяжка крепежа производится крест-накрест тарированным моментом для предотвращения изгибающих напряжений в чугуне.
Предвключенная очистка: перед входом в конденсатоотводчик обязательна врезка осадочного сетчатого фильтра фланцевого или муфтового типа с ячейкой сетки не более 0,8 мм для защиты седла от окалины, шлама и продуктов коррозии трубопроводов.
Обслуживание без демонтажа: при ревизии или смене изношенных элементов механизма демонтаж всего чугунного корпуса с линии не требуется; замена поплавка, клапанного блока и капсулы производится путем снятия торцевой крышки.
Эксплуатация при отрицательных температурах: при рисках замерзания системы требуется монтаж теплоизоляционного кожуха либо дренаж остаточной воды через нижнюю заглушку корпуса при останове подачи технологического пара.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Материал
Чугунные
Диаметр, (мм, дюйм)
15 (1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+250
Присоединение
Фланцы
Количество в упаковке
1шт
Гарантия
1 год эксплуатации, но не более 1,5 года с даты продажи
Цвет
Черные
Артикул
HA02A634259
Объём одной штуки, м³
0.00371
Перепад давления, бар
4.5
Тип
Поплавковый
Пропускная способность, кг/ч
280
Вес (кг)
4.2
Длина (мм)
150
Ширина (мм)
130
Высота (мм)
190
Дата доставки в ваш город
Документация
Техническое описание.pdf
437.7Кб
Декларация соответствия на конденсатоотводчики Стимакс 21.12.2030.pdf
276.58Кб
Инструкция по установке конденсатоотводчика.pdf
105.62Кб
