Главная \ Запорно - регулирующая арматура \ Предохранительная арматура \ Конденсатоотводчики \ Конденсатоотводчик поплавковый А 12НС.10.025 Р/Р СТИМАКС, DN 1", PN 16, dP 10 бар, чугунный, HA02A634253
-30%

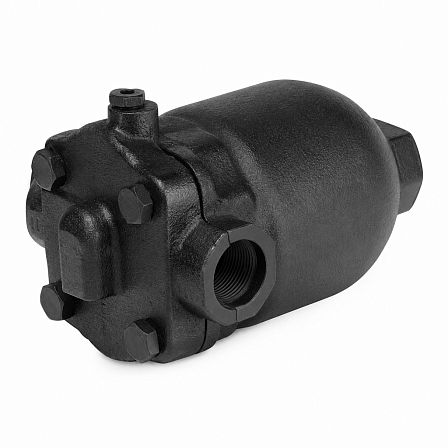

Конденсатоотводчик поплавковый А 12НС.10.025 Р/Р СТИМАКС, DN 1", PN 16, dP 10 бар, чугунный, HA02A634253
АРТ: HA02A634253
-30%

Конденсатоотводчик поплавковый А 12НС.10.025 Р/Р СТИМАКС, DN 1", PN 16, dP 10 бар, чугунный, HA02A634253

АРТ: HA02A634253
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Высота, мм
200 мм
СТИМАКС СТИМАКС Бренд СТИМАКС
-30%
40 880.91 ₽
28 616.64 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 37 шт Центральный склад: 37 шт
Описание

Конденсатоотводчик поплавковый СТИМАКС А12НС.10.025.Р/Р (артикул HA02A634253) предназначен для непрерывного отвода конденсата и неконденсируемых газов из паровых систем. Исполнение DN 25 (1), с резьбовыми присоединениями, чугунным корпусом, номинальным давлением PN 16 и максимальным перепадом давления 10 бар.

Назначение

Конденсатоотводчик применяется на нагревателях, теплообменниках, сушильных установках, варочных котлах и другом оборудовании с непрерывным циклом работы. Устройство отводит конденсат по мере его образования при температуре пара и рассчитано на работу при переменных расходах и давлениях.

Конструкция и принцип работы

Модель относится к поплавковым конденсатоотводчикам. Поплавок управляет выпускным механизмом в зависимости от уровня конденсата в корпусе. В конструкцию встроен термостатический воздушный клапан для удаления воздуха и других неконденсируемых газов при запуске и в процессе эксплуатации.

Основные технические параметры

  • Серия: СТИМАКС А12НС.
  • Артикул: HA02A634253.
  • Условный проход: DN 25.
  • Присоединительный размер: 1.
  • Присоединение: резьбовое, Р/Р, внутреняя резьба с обеих сторон.
  • Номинальное давление: PN 16.
  • Максимальное рабочее давление: 1,4 МПа.
  • Максимально допустимое давление: 1,6 МПа.
  • Максимальный перепад давления: 1,0 МПа (10 бар).
  • Максимальная рабочая температура: +250 °C.
  • Рабочая среда: пар и конденсат.

Исполнение А12НС.10.025 рассчитано на перепад давления до 10 бар; значение PN 16 определяет допустимый класс давления корпуса.

Пропускная способность

Для исполнения А12НС.10 с присоединением 1 расход конденсата при перепаде давления 1,0 МПа составляет до 1600 кг/ч. При меньшем перепаде давления производительность определяется по расходной характеристике оборудования.

Материалы основных деталей

  • Корпус и крышка: высокопрочный чугун GGG40.
  • Капсула и седло воздушного клапана: нержавеющая сталь EN 1.4301.
  • Рычаг механизма: нержавеющая сталь EN 1.4301.
  • Поплавок: нержавеющая сталь EN 1.4057.
  • Седло поплавка: сталь класса 8.8.
  • Прокладка крышки: графит.

Чугунный корпус воспринимает давление рабочей среды, а внутренние детали из нержавеющей стали обеспечивают работу поплавкового и воздушного клапанов.

Габариты и масса

  • Строительная длина L: 120 мм.
  • Высота H: 200 мм.
  • Размер A: 156 мм.
  • Масса: 7,5 кг.

Указанные размеры относятся к резьбовому исполнению DN 25 (1).

Требования к монтажу и обслуживанию

Перед конденсатоотводчиком требуется установка сетчатого фильтра. Конструкция допускает обслуживание без демонтажа с трубопровода. При наружном размещении необходимо предусмотреть теплоизоляцию, так как оборудование подвержено замерзанию.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Высота, мм
200 мм
Материал
Чугунные
Диаметр, (мм, дюйм)
25 (1)
Давление, бар
16
Максимальная рабочая температура t max, °C
250
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Артикул
HA02A634253
Длина (отрезок, бухта), м
120
Объём одной штуки, м³
0.00378
Перепад давления, бар
10
Тип
Поплавковый
Пропускная способность, кг/ч
1600
Вес (кг)
5.5
Длина (мм)
150
Ширина (мм)
120
Высота (мм)
210
Дата доставки в ваш город
Документация
ustanovka-kondensatootvodchika.pdf
105.62Кб
