Главная \ Запорно - регулирующая арматура \ Предохранительная арматура \ Конденсатоотводчики \ Конденсатоотводчик поплавковый А 12НС.14.025 Р/Р СТИМАКС, DN 1", PN 16, dP 14 бар, чугунный, HA02A634258
-30%

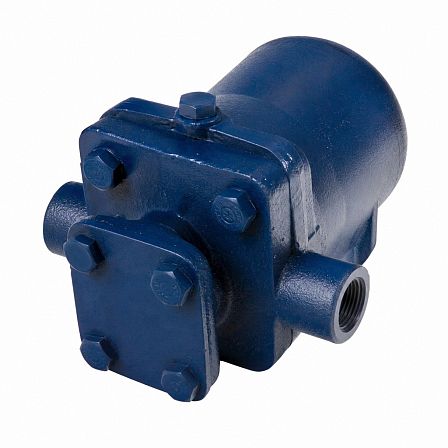

Конденсатоотводчик поплавковый А 12НС.14.025 Р/Р СТИМАКС, DN 1", PN 16, dP 14 бар, чугунный, HA02A634258
АРТ: HA02A634258
-30%

Конденсатоотводчик поплавковый А 12НС.14.025 Р/Р СТИМАКС, DN 1", PN 16, dP 14 бар, чугунный, HA02A634258

АРТ: HA02A634258
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Материал
Чугунные
СТИМАКС СТИМАКС Бренд СТИМАКС
-30%
40 880.91 ₽
28 616.64 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 5 шт Центральный склад: 5 шт
Описание

Конденсатоотводчик поплавковый СТИМАКС A12HC.14.025.Р/Р, артикул HA02A634258, предназначен для непрерывного отвода конденсата из пароконденсатных систем. Исполнение с резьбовым присоединением 1″ (DN 25), номинальным давлением PN 16 и максимальным рабочим перепадом давления dP 14 бар; корпус выполнен из чугуна GGG40.

Назначение и принцип работы

Устройство применяется для отвода конденсата из теплообменников, нагревателей, сушилок, варочных котлов и другого оборудования с непрерывным режимом работы. Поплавковый механизм отводит конденсат по мере его образования при температуре пара. Встроенный термостатический воздушный клапан предназначен для удаления воздуха из системы.

Основные технические параметры
  • Тип: поплавковый конденсатоотводчик.
  • Серия и модель: СТИМАКС A12HC.14.025.Р/Р.
  • Артикул: HA02A634258.
  • Номинальный диаметр: DN 25.
  • Присоединение: резьбовое, 1″.
  • Номинальное давление: PN 16.
  • Максимальное рабочее давление: 1,4 МПа.
  • Максимально допустимое давление: 1,6 МПа.
  • Максимальный перепад давления: 1,4 МПа (14 бар).
  • Максимальная рабочая и допустимая температура: +250 °C.
  • Направление потока: слева направо.
Пропускная способность

Для исполнения A12HC.14 с присоединением 1″ расход конденсата зависит от перепада давления. При перепаде 1 бар пропускная способность составляет 360 кг/ч, при 3 барах — 600 кг/ч, при 6 барах — 830 кг/ч, при 10 барах — 1100 кг/ч, при 14 барах — до 1300 кг/ч. Значения приведены для выбора конденсатоотводчика по расчетному перепаду давления.

Материалы основных деталей
  • Корпус и крышка: высокопрочный чугун GGG40.
  • Капсула и седло капсулы: нержавеющая сталь EN 1.4301.
  • Рычаг механизма: нержавеющая сталь EN 1.4301.
  • Поплавок: нержавеющая сталь EN 1.4057.
  • Седло поплавка: сталь 8.8.
  • Прокладка крышки: графит.
Габариты и масса

Для резьбового исполнения 1″ габарит A составляет 156 мм, высота H — 200 мм, строительная длина L — 120 мм. Масса изделия — 7,5 кг. Конденсатоотводчик может обслуживаться без демонтажа с паропровода.

Монтаж

Перед конденсатоотводчиком требуется установка сетчатого фильтра. При размещении вне помещения необходимо предусмотреть теплоизоляцию, так как оборудование подвержено замерзанию. Монтаж выполняют с учетом направления потока слева направо.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Материал
Чугунные
Диаметр, (мм, дюйм)
25 (1)
Давление, бар
16
Максимальная рабочая температура t max, °C
250
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Артикул
HA02A634258
Объём одной штуки, м³
0.00378
Перепад давления, бар
14
Тип
Поплавковый
Пропускная способность, кг/ч
1300
Вес (кг)
5.5
Длина (мм)
150
Ширина (мм)
120
Высота (мм)
210
Дата доставки в ваш город
Документация
ustanovka-kondensatootvodchika.pdf
105.62Кб
