Главная \ Запорно - регулирующая арматура \ Предохранительная арматура \ Конденсатоотводчики \ Конденсатоотводчик поплавковый А 12НС.10.040.Ф/Ф СТИМАКС, DN 40, PN 16, dP 10 бар, чугунный, ф/ф, HA02A634271
-30%

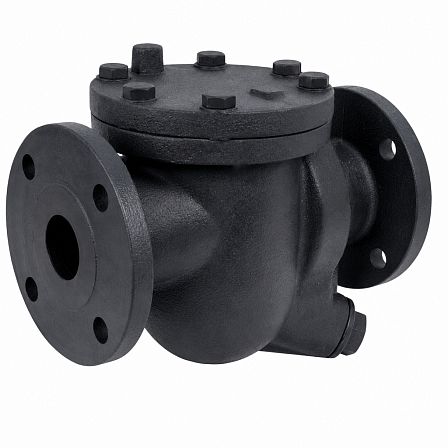

Конденсатоотводчик поплавковый А 12НС.10.040.Ф/Ф СТИМАКС, DN 40, PN 16, dP 10 бар, чугунный, ф/ф, HA02A634271
АРТ: HA02A634271
-30%

Конденсатоотводчик поплавковый А 12НС.10.040.Ф/Ф СТИМАКС, DN 40, PN 16, dP 10 бар, чугунный, ф/ф, HA02A634271

АРТ: HA02A634271
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Материал
Чугунные
СТИМАКС СТИМАКС Бренд СТИМАКС
-30%
150 486.16 ₽
105 340.31 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Конденсатоотводчик поплавковый СТИМАКС® A 12НС.10.040.Ф/Ф, артикул HA02A634271, предназначен для непрерывного отвода конденсата и неконденсируемых газов из пароконденсатных систем. Исполнение: DN 40, PN 16, максимальный перепад давления 10 бар, фланцевое присоединение, корпус из высокопрочного чугуна.

Назначение
Конденсатоотводчик применяется для отвода конденсата из нагревателей, теплообменников, сушильного и варочного оборудования, а также других установок с непрерывным циклом работы. Отвод конденсата выполняется по мере его образования при температуре пара.

Принцип работы
Устройство относится к поплавковому типу. Уровень конденсата в корпусе воздействует на поплавок, который управляет главным клапаном. Конструкция рассчитана на работу при переменных расходах конденсата и давлениях в системе.

Воздухоудаление
В конструкцию входит встроенный термостатический воздушный клапан с биметаллической капсулой. Он предназначен для удаления воздуха и других неконденсируемых газов при запуске и эксплуатации пароконденсатной системы.

Основные технические характеристики

  • Модель: СТИМАКС® A 12НС.10.040.Ф/Ф;
  • Артикул: HA02A634271;
  • Тип: поплавковый конденсатоотводчик;
  • Номинальный диаметр: DN 40;
  • Номинальное давление: PN 16;
  • Максимальный перепад давления: ΔP 10 бар;
  • Максимальная рабочая температура: до +250 °C;
  • Рабочие среды: пар и конденсат;
  • Присоединение: фланцевое с двух сторон;
  • Направление потока: справа налево при взгляде на корпус;
  • Строительная длина: 230 мм;
  • Масса: 21 кг.

Пропускная способность
Для исполнения A 12НС.10.040 расход конденсата составляет до 6200 кг/ч при перепаде давления 10 бар. При перепаде 1 бар расход составляет 2000 кг/ч, при 4,5 бар — 4300 кг/ч, при 6 бар — 5000 кг/ч.

Материалы основных деталей

  • Корпус и крышка: высокопрочный чугун ВЧ40 / GGG40;
  • Поплавок: нержавеющая сталь AISI 304;
  • Капсула воздушного клапана и её седло: нержавеющая сталь AISI 304;
  • Группа главных клапанов: нержавеющая сталь AISI 304;
  • Прокладка крышки: графит;
  • Болты и гайки: углеродистая сталь класса прочности 8.8.

Габаритные размеры
Для фланцевого исполнения DN 40 строительная длина L составляет 230 мм, высота H — 395 мм, размер A — 320 мм, ширина W — 240 мм. Наружный диаметр присоединительных фланцев D составляет 150 мм; предусмотрено 4 отверстия диаметром 18 мм.

Монтаж и обслуживание
Перед конденсатоотводчиком требуется установка сетчатого фильтра для защиты внутренних клапанных элементов от загрязнений. Конструкция допускает обслуживание без демонтажа с трубопровода. При наружной установке необходимо предусмотреть теплоизоляцию, так как оборудование подвержено замерзанию.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Материал
Чугунные
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
250
Присоединение
Фланцы
Количество в упаковке
1шт
Гарантия
1 год
Артикул
HA02A634271
Объём одной штуки, м³
0.01118
Перепад давления, бар
10
Тип
Поплавковый
Пропускная способность, кг/ч
6200
Вес (кг)
13
Длина (мм)
230
Ширина (мм)
180
Высота (мм)
270
