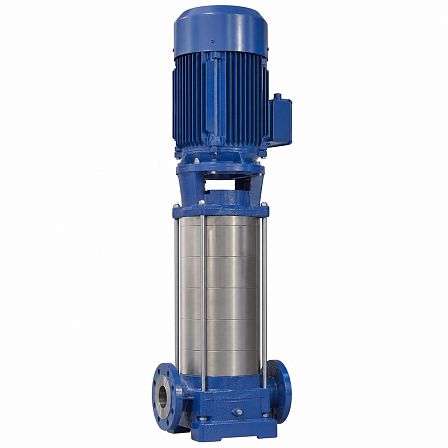

Насос многоступенчатый ВМН 120-4-1 II ГРАНПАМП, 120 м³/ч, 4 ступени, 1 подрезка, 37 кВт, 3x380 В, вертикальный, NZ06B726423
- Описание
- Характеристики
- Документация
Вертикальный многоступенчатый насос ГРАНПАМП ВМН 120-4-1 II, артикул NZ06B726423, предназначен для перекачивания невязких, негорючих и невзрывоопасных жидкостей без твердых включений и волокон. Номинальная производительность — 120 м³/ч; насос имеет 4 ступени, одну подрезку рабочего колеса, электродвигатель мощностью 37 кВт для сети 3×380 В.
Конструкция и исполнение
Модель ВМН относится ко второму поколению вертикальных многоступенчатых насосов ГРАНПАМП. Насосное оборудование серии ВМН полностью изготовлено из нержавеющей стали. Вертикальная компоновка предусматривает расположение электродвигателя над гидравлической частью насоса.
Гидравлические параметры
- Номинальная производительность: 120 м³/ч.
- Количество ступеней: 4.
- Подрезка рабочего колеса: 1.
- Напор при расходе 120 м³/ч: 76 м.
- Напорная характеристика при расходе 60–150 м³/ч: от 87 до 64,5 м.
- Максимальное рабочее давление серии: 33 бар.
- Максимальное давление на входе для исполнений ВМН(ч) 120-2-2 — 120-7 II: 15 бар.
- Максимальное давление на выходе: 25 бар.
Электродвигатель
Насос укомплектован закрытым обдуваемым электродвигателем мощностью 37 кВт. Питание — трехфазная сеть 3×380 В, частота 50 Гц. Частота вращения двигателя составляет 2900 об/мин, степень защиты — IP55, класс энергоэффективности — IE3.
Рабочая среда
Насос рассчитан на перекачивание химически неагрессивных к материалам насоса жидкостей без абразивных частиц, твердых включений и волокон. Допустимый диапазон температуры жидкости — от −20 до +120 °C; допустимый показатель pH — от 4 до 10.
Области применения
Оборудование применяется в системах водоснабжения и повышения давления, фильтрации, водоподготовки, подпитки котлов, циркуляции охлаждающих жидкостей и очистки воды. Допускается использование в установках обратного осмоса, ультрафильтрации, дистилляции, бассейнах, системах орошения, пищевых технологических линиях и системах пожаротушения.
Монтажные данные
- Исполнение: вертикальное.
- Габарит B1: 1320 мм.
- Габарит B1+B2: 2000 мм.
- Размер D1: 420 мм.
- Размер D2: 305 мм.
- Масса нетто: 400 кг.
Условия установки
Максимальная температура окружающего воздуха составляет +40 °C, максимальная высота установки — 1000 м над уровнем моря. При превышении этих значений требуется применение двигателя большей мощности. Во время работы насос не должен эксплуатироваться при слишком малом расходе; запорная арматура на напорном патрубке должна быть открыта.
