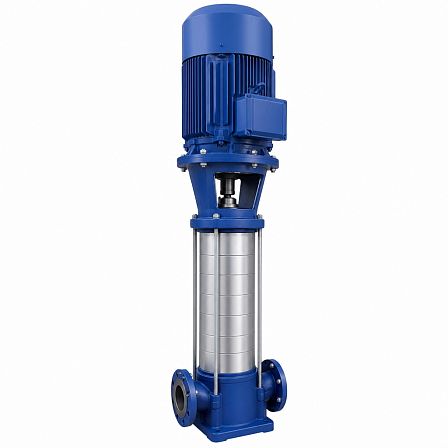

Насос многоступенчатый ВМН 120-7-1 II ГРАНПАМП, 120 м³/ч, 7 ступеней, 1 подрезка, 75 кВт, 3x380 В, вертикальный, NZ06B726435
- Описание
- Характеристики
- Документация
Насос ГРАНПАМП ВМН 120-7-1 II, артикул NZ06B726435 — вертикальный многоступенчатый центробежный насос с номинальной подачей 120 м³/ч. Исполнение имеет 7 ступеней гидравлической части, одну подрезку рабочего колеса, электродвигатель мощностью 75 кВт для сети 3×380 В, 50 Гц и фланцевое присоединение DN125.
Конструкция и исполнение
Модель ВМН относится ко второму поколению вертикальных многоступенчатых насосов ГРАНПАМП. Насос выполнен в вертикальной компоновке; проточная часть и корпус ВМН изготовлены из нержавеющей стали. Многоступенчатая схема используется для получения высокого напора при подаче до 150 м³/ч.
Гидравлические параметры
Номинальная подача насоса составляет 120 м³/ч, номинальный напор при этой подаче — 137,5 м. Рабочий диапазон расхода для серии ВМН 120 составляет 60–150 м³/ч. Напор зависит от фактической подачи:
- при 60 м³/ч — до 156,5 м;
- при 100 м³/ч — 144,5 м;
- при 120 м³/ч — 137,5 м;
- при 150 м³/ч — 116,5 м.
Электродвигатель
Насос оснащается трехфазным электродвигателем мощностью 75 кВт, рассчитанным на напряжение 3×380 В и частоту 50 Гц. Частота вращения двигателя — 2900 об/мин. Двигатель имеет закрытое обдуваемое исполнение, класс защиты IP55 и класс энергоэффективности IE3.
Присоединение и давление
Патрубки насоса рассчитаны на фланцевое присоединение DN125. Для исполнения ВМН 120-7-1 II максимально допустимое давление на входе составляет 15 бар, максимальное давление на выходе — 25 бар. Суммарное давление на входе и давление при закрытом напорном вентиле не должно превышать допустимое рабочее давление насоса.
Перекачиваемая среда
Насос предназначен для перекачивания невязких, негорючих и невзрывоопасных жидкостей без твердых включений и волокон. Перекачиваемая среда должна быть химически совместима с материалами насоса. Допустимый диапазон температуры жидкости — от −20 до +120 °C, допустимый показатель pH — от 4 до 10.
Области применения
Насос применяется в системах водоснабжения и повышения давления, водоподготовки, фильтрации, подпитки котлов, циркуляции охлаждающих жидкостей и очистных установках. Допускается использование в системах обратного осмоса, ультрафильтрации, орошения, бассейнах, пищевых производствах и системах пожаротушения.
Условия монтажа и эксплуатации
Максимальная температура окружающего воздуха составляет +40 °C, допустимая высота установки — до 1000 м над уровнем моря. При более высокой температуре окружающей среды или установке выше 1000 м требуется подбор двигателя с увеличенной мощностью. Во время работы напорная задвижка должна быть открыта; длительная эксплуатация с малым расходом не допускается из-за риска перегрева жидкости и гидравлической части.
