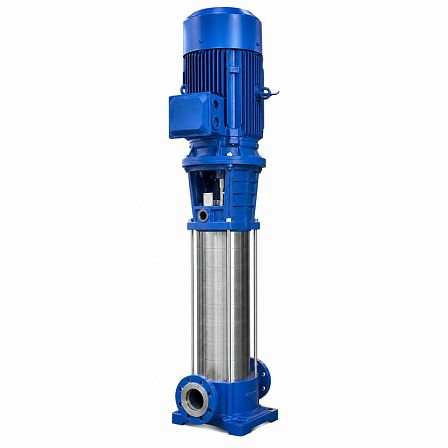

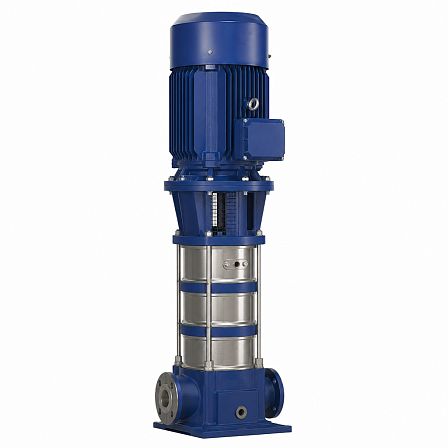

Насос многоступенчатый ВМН 150-4-1 II ГРАНПАМП, 150 м³/ч, 4 ступени, 1 подрезка, 45 кВт, 3x380 В, вертикальный, NZ06B727025
- Описание
- Характеристики
- Документация Аналогичные товары
Вертикальный многоступенчатый центробежный насос ГРАНПАМП ВМН 150-4-1 II, артикул NZ06B727025, предназначен для перекачивания воды в системах тепло- и водоснабжения, кондиционирования и других инженерных системах. Насос имеет подачу в обозначении 150 м³/ч, 4 ступени, исполнение с одной подрезкой рабочего колеса, электродвигатель мощностью 45 кВт и питание от трехфазной сети 3×380 В.
Конструкция и исполнение
Насос выполнен по вертикальной многоступенчатой схеме. Рабочие ступени расположены последовательно, что обеспечивает повышение давления перекачиваемой жидкости при компактном размещении оборудования по площади.
Гидравлические параметры
Для исполнения ВМН 150-4-1 II напор при подаче 150 м³/ч составляет 77 м. Рабочая характеристика насоса охватывает диапазон подач от 80 до 180 м³/ч; напор в этом диапазоне изменяется от 96,5 до 62 м.
- при 80 м³/ч — 96,5 м;
- при 100 м³/ч — 91,5 м;
- при 120 м³/ч — 86,5 м;
- при 140 м³/ч — 81,5 м;
- при 150 м³/ч — 77 м;
- при 160 м³/ч — 72,5 м;
- при 180 м³/ч — 62 м.
Электродвигатель
Насос комплектуется электродвигателем мощностью 45 кВт, рассчитанным на подключение к трехфазной сети переменного тока напряжением 380 В. Двигатель установлен в верхней части агрегата и расположен на одной оси с насосной частью.
Ступени и подрезка
Обозначение «150-4-1» указывает на гидравлическую часть с четырьмя ступенями и одной подрезкой рабочего колеса. Подрезка используется для получения требуемой напорно-расходной характеристики в пределах серии ВМН 150.
Рабочее давление
Для насосов ВМН 150 с числом ступеней от 2 до 6, включая исполнение 150-4-1 II, допустимое максимальное давление на входе составляет 15 бар. Максимальное давление на выходе зависит от исполнения присоединительных фланцев.
Габаритные данные
Для модели ВМН 150-4-1 указаны монтажные размеры: B1 — 1320 мм, B1+B2 — 2035 мм, D1 — 470 мм, D2 — 335 мм. Масса нетто насоса составляет 460 кг.
Применение
Насос применяется в системах повышения давления, циркуляции воды, тепло- и холодоснабжения, водоснабжения, кондиционирования, а также в составе инженерных и технологических насосных установок. При подборе необходимо сопоставить требуемую рабочую точку системы с приведенной гидравлической характеристикой.
