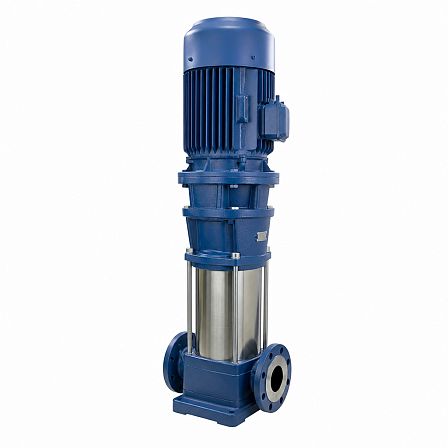

Насос многоступенчатый ВМН 150-5 II ГРАНПАМП, 150 м³/ч, 5 ступеней, 75 кВт, 3x380 В, вертикальный, NZ06B727029
- Описание
- Характеристики
- Документация
Насос ГРАНПАМП ВМН 150-5 II, артикул NZ06B727029 — вертикальный многоступенчатый насос с номинальной подачей 150 м³/ч, пятью ступенями и электродвигателем мощностью 75 кВт. Исполнение рассчитано на питание от трёхфазной сети 3×380 В, 50 Гц; напор при расходе 150 м³/ч составляет 106,5 м.
Назначение
Насос предназначен для перекачивания чистых жидкостей без твёрдых абразивных включений и волокон. Допускается работа с химически неагрессивными к материалам насоса жидкостями. Оборудование применяется в системах тепло- и водоснабжения, охлаждения, кондиционирования и других инженерных системах с необходимостью создания повышенного давления.
Гидравлические параметры
Модель ВМН 150-5 относится к серии насосов с номинальным расходом 150 м³/ч. Рабочий диапазон подачи для типоразмера ВМН 150 составляет 80–180 м³/ч. Напор изменяется в зависимости от расхода: при 80 м³/ч — 130 м, при 100 м³/ч — 125 м, при 150 м³/ч — 106,5 м, при 180 м³/ч — 86,5 м.
Основные характеристики
- Тип: вертикальный многоступенчатый насос.
- Модель: ВМН 150-5 II.
- Артикул: NZ06B727029.
- Количество ступеней: 5.
- Номинальная подача: 150 м³/ч.
- Диапазон подачи: 80–180 м³/ч.
- Мощность электродвигателя: 75 кВт.
- Электропитание: 3×380 В, 50 Гц.
- Частота вращения двигателя: 2900 об/мин.
- Класс защиты двигателя: IP55.
- Максимальный КПД насосов типоразмера ВМН 150: до 72%.
Рабочая среда и ограничения
Допустимая температура перекачиваемой жидкости составляет от −20 до +120 °C. Допустимый показатель pH рабочей среды — от 4 до 10. Максимальное рабочее давление для типоразмера ВМН 150 — 16 бар. Для моделей ВМН 150-4–150-6 максимальное давление на входе насоса составляет 20 бар.
Присоединение к трубопроводу
Насос ВМН 150 выполнен с фланцевыми присоединениями DIN DN125. Вертикальная компоновка обеспечивает установку оборудования на фундаменте или раме с подключением трубопроводов через напорный и всасывающий патрубки.
Конструкция
Гидравлическая часть сформирована последовательными ступенями, за счёт которых создаётся требуемый напор. В конструкции серии используются рабочие колёса, диффузоры, вал и корпус из нержавеющей стали AISI 304; основание, станина двигателя и муфта выполнены из чугуна. Насос оснащается торцевым уплотнением вала и защитным кожухом из нержавеющей стали.
Габариты и масса
Для исполнения ВМН 150-5 указаны размеры B1 — 1510 мм, B1+B2 — 2355 мм, D1 — 580 мм и D2 — 410 мм. Масса нетто насоса составляет 690 кг. Перед монтажом необходимо учитывать массу оборудования, нагрузку на основание и свободное пространство для обслуживания электродвигателя и гидравлической части.
Условия эксплуатации
Максимальная температура окружающего воздуха составляет +40 °C, рекомендуемая высота установки — до 1000 м над уровнем моря. При работе при повышенной температуре окружающей среды, на большей высоте или с жидкостями повышенной вязкости требуется проверка достаточности мощности двигателя. Не допускается продолжительная работа с малым расходом или при закрытой задвижке на напорном трубопроводе.
