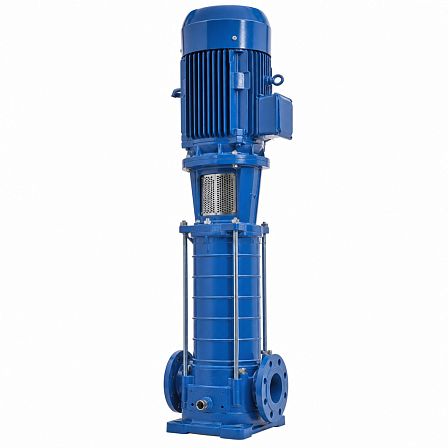

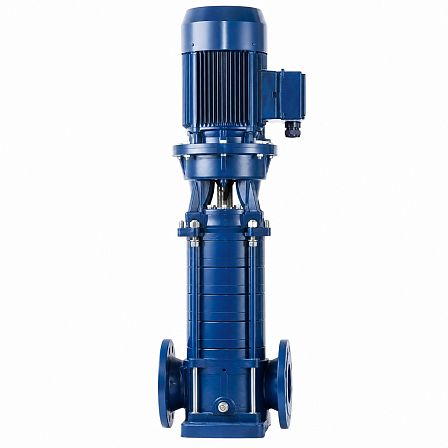

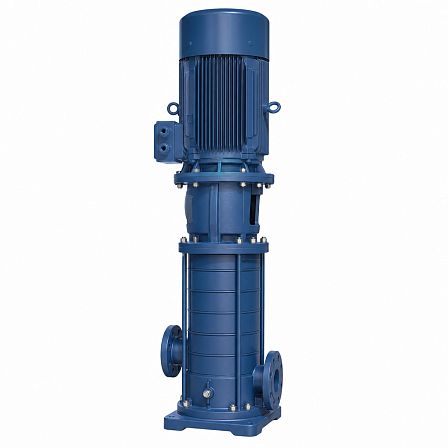

Насос многоступенчатый ВМН 150-5-2 II ГРАНПАМП, 150 м³/ч, 5 ступеней, 2 подрезки, 55 кВт, 3x380 В, вертикальный, NZ06B727027
АРТ: NZ06B727027

Насос многоступенчатый ВМН 150-5-2 II ГРАНПАМП, 150 м³/ч, 5 ступеней, 2 подрезки, 55 кВт, 3x380 В, вертикальный, NZ06B727027

АРТ: NZ06B727027
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Диаметр, (мм, дюйм)
150 (6)
ГРАНПАМП ГРАНПАМП Бренд ГРАНПАМП
Описание

Вертикальный многоступенчатый насос ГРАНПАМП ВМН 150-5-2 II, артикул NZ06B727027, предназначен для перекачивания чистых неагрессивных жидкостей без твердых включений и волокон. Номинальная подача насоса составляет 150 м³/ч, исполнение включает 5 ступеней гидравлической части и 2 подрезки рабочих колес; двигатель мощностью 55 кВт рассчитан на питание от трехфазной сети 3×380 В, 50 Гц.

Конструкция и исполнение

Насос относится к вертикальным многоступенчатым центробежным насосам серии ВМН 150. Патрубки выполнены с фланцевым присоединением DIN DN125. Вертикальная компоновка предусматривает размещение электродвигателя над насосной частью.

Гидравлические характеристики

Номинальный расход серии ВМН 150 составляет 150 м³/ч. Рабочий диапазон подачи для насосов данного типоразмера — от 80 до 180 м³/ч. Для модели ВМН 150-5-2 напор при подаче 150 м³/ч составляет 92 м.

  • при 80 м³/ч — 115,5 м;
  • при 100 м³/ч — 109 м;
  • при 120 м³/ч — 102,5 м;
  • при 140 м³/ч — 97 м;
  • при 150 м³/ч — 92 м;
  • при 160 м³/ч — 86 м;
  • при 180 м³/ч — 73,5 м.

Электродвигатель

Насос оснащается закрытым обдуваемым трехфазным электродвигателем мощностью 55 кВт. Электропитание — 3×380 В, 50 Гц. Частота вращения двигателя составляет 2900 об/мин, степень защиты — IP55. Для серии предусмотрены электродвигатели класса энергоэффективности IE2 или IE3.

Рабочая среда и условия эксплуатации

Насос применяется для жидкостей без твердых включений и волокнистых примесей, химически неагрессивных по отношению к материалам проточной части. Допустимый диапазон температуры перекачиваемой жидкости — от −20 до +120 °C, допустимый диапазон pH — от 4 до 10.

Давление

Максимально допустимое давление на входе для исполнения ВМН 150-5-2 составляет 20 бар. Максимальное давление на выходе для насосов ВМН типоразмера 150 — 20 бар. При подборе необходимо учитывать суммарное давление на входе и давление при работе на закрытую задвижку.

Габаритные данные

Для модели ВМН 150-5-2 указаны размеры B1 — 1510 мм и B1+B2 — 2295 мм. Диаметры D1 и D2 составляют 510 и 370 мм соответственно. Масса нетто — 570 кг.

Основные параметры

  • Модель: ГРАНПАМП ВМН 150-5-2 II;
  • Артикул: NZ06B727027;
  • Тип: вертикальный многоступенчатый центробежный насос;
  • Номинальная подача: 150 м³/ч;
  • Диапазон подачи: 80–180 м³/ч;
  • Количество ступеней: 5;
  • Количество подрезок: 2;
  • Напор при 150 м³/ч: 92 м;
  • Мощность двигателя: 55 кВт;
  • Питание: 3×380 В, 50 Гц;
  • Частота вращения: 2900 об/мин;
  • Степень защиты двигателя: IP55;
  • Присоединение: DIN DN125;
  • Температура жидкости: от −20 до +120 °C;
  • Максимальное давление на входе: 20 бар;
  • Масса нетто: 570 кг.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Диаметр, (мм, дюйм)
150 (6)
Количество в упаковке
1шт
Гарантия
1 год
Артикул
NZ06B727027
Перекачиваемая жидкость
Чистая вода
Электрическое подключение, В
380 (трёхфазные)
Максимальная мощность, Вт
55000
Материал рабочего колеса, винта, поршня насосов
Стальные нержавеющие
Материал корпуса насоса
Стальные нержавеющие
Расположение оси вращения
Вертикальные
Объём одной штуки, м³
0.97125
Производительность, м³/ч
150
Напор, м
109
Тип присоединения
Фланцевые
Количество рабочих колёс
5
Вес (кг)
460
Длина (мм)
750
Ширина (мм)
700
Высота (мм)
1850
