Насос многоступенчатый ВМН 200-2-2A II ГРАНПАМП, 200 м³/ч, 2 ступени, 2 подрезки A, 45 кВт, 3x380 В, вертикальный, NZ06B727195
АРТ: NZ06B727195

Насос многоступенчатый ВМН 200-2-2A II ГРАНПАМП, 200 м³/ч, 2 ступени, 2 подрезки A, 45 кВт, 3x380 В, вертикальный, NZ06B727195

АРТ: NZ06B727195
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Количество в упаковке
1шт
ГРАНПАМП ГРАНПАМП Бренд ГРАНПАМП
Описание

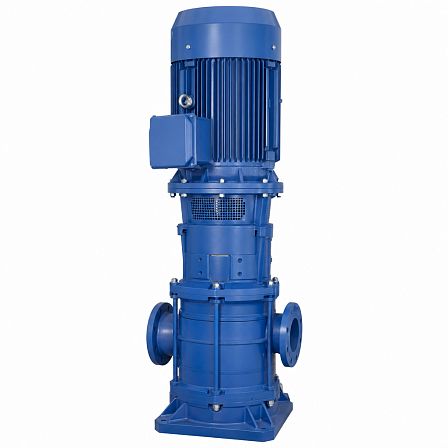

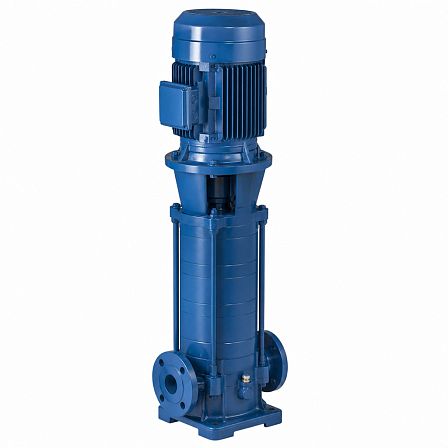

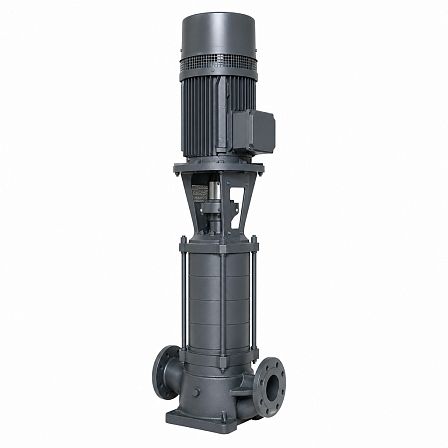

Насос многоступенчатый ГРАНПАМП ВМН 200-2-2A II, артикул NZ06B727195, — вертикальный центробежный насос с номинальной подачей 200 м³/ч, двумя ступенями и двумя подрезками рабочего колеса исполнения A. Насос оснащен электродвигателем мощностью 45 кВт для подключения к трехфазной сети 3×380 В.

Назначение и конструкция

Модель относится к серии вертикальных многоступенчатых насосов ВМН. Конструкция предусматривает вертикальное расположение насосной части и электродвигателя, последовательную работу двух ступеней и напорный патрубок, расположенный в корпусе насоса. Насос применяется в системах тепло- и водоснабжения, кондиционирования, пожаротушения и других инженерных системах перекачивания воды.

Гидравлические параметры

Номинальная подача насоса составляет 200 м³/ч. Для исполнения ВМН 200-2-2A напор при подаче 200 м³/ч составляет около 49 м. Рабочая характеристика предусматривает работу в диапазоне подач ориентировочно от 100 до 240 м³/ч.

  • при подаче 100 м³/ч — напор около 59,5 м;
  • при подаче 140 м³/ч — напор около 56 м;
  • при подаче 160 м³/ч — напор около 54 м;
  • при подаче 200 м³/ч — напор около 49 м;
  • при подаче 240 м³/ч — напор около 40,5 м.

Исполнение гидравлической части

Обозначение 200-2-2A указывает на насос с номинальной подачей 200 м³/ч, двумя ступенями и двумя рабочими колесами с подрезкой A. Подрезка рабочих колес используется для формирования требуемой напорной характеристики в пределах типоразмера. Исполнение II указано в маркировке изделия.

Электродвигатель

Насос комплектуется трехфазным электродвигателем мощностью 45 кВт. Электропитание — 3×380 В. Электродвигатель установлен вертикально и передает вращение на насосную часть через общий вал.

Габаритные данные

Высота насоса ВМН 200-2-2A составляет около 1136 мм. Габаритные размеры основания по данным для данного типоразмера — около 702×450 мм; максимальный наружный размер насосного агрегата — около 340 мм. Значения необходимо учитывать при проектировании места установки и обвязки трубопроводов.

Основные характеристики

  • Серия: ГРАНПАМП ВМН.
  • Тип: вертикальный центробежный многоступенчатый насос.
  • Модель: ВМН 200-2-2A II.
  • Артикул: NZ06B727195.
  • Номинальная подача: 200 м³/ч.
  • Количество ступеней: 2.
  • Количество подрезок: 2, исполнение A.
  • Мощность двигателя: 45 кВт.
  • Электропитание: 3×380 В.
  • Ориентировочный напор при 200 м³/ч: 49 м.
  • Монтажное положение: вертикальное.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Количество в упаковке
1шт
Артикул
NZ06B727195
Перекачиваемая жидкость
Чистая вода
Электрическое подключение, В
380 (трёхфазные)
Максимальная мощность, Вт
45000
Материал рабочего колеса, винта, поршня насосов
Стальные нержавеющие
Материал корпуса насоса
Стальные нержавеющие
Расположение оси вращения
Вертикальные
Объём одной штуки, м³
0.75075
Производительность, м³/ч
240
Напор, м
59.5
Тип присоединения
Фланцевые
Количество рабочих колёс
2
Вес (кг)
400
Длина (мм)
700
Ширина (мм)
650
Высота (мм)
1650
