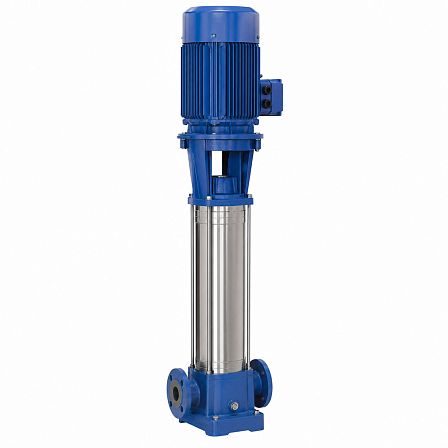

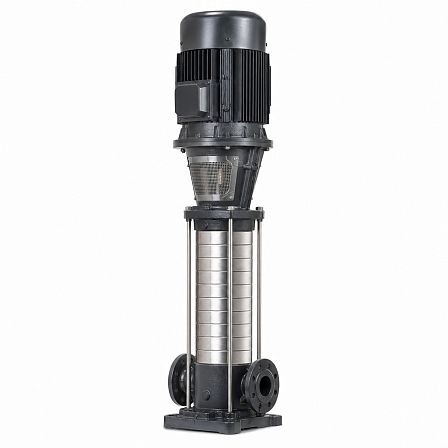

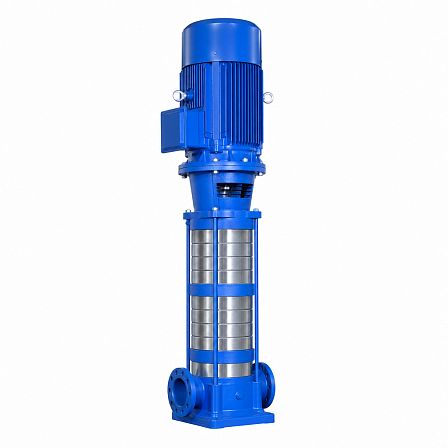

Насос многоступенчатый ВМН 32-13-2 II ГРАНПАМП, 32 м³/ч, 13 ступеней, 2 подрезки, 30 кВт, 3x380 В, вертикальный, NZ06B726609
- Описание
- Характеристики
- Документация
Вертикальный многоступенчатый центробежный насос ГРАНПАМП ВМН 32-13-2 II, артикул NZ06B726609, предназначен для перекачивания воды в системах водоснабжения, отопления, кондиционирования и других инженерных системах. Номинальная подача составляет 32 м³/ч; насос оснащён 13 ступенями гидравлической части, двумя подрезками рабочих колёс и электродвигателем мощностью 30 кВт на напряжение 3×380 В.
Конструкция и принцип работы
Насос выполнен в вертикальном исполнении с многоступенчатой центробежной гидравликой. Последовательное расположение рабочих колёс обеспечивает повышение давления перекачиваемой среды при сохранении требуемой подачи. Исполнение «-2» обозначает вариант с двумя подрезками рабочих колёс.
Гидравлические характеристики
- Номинальная подача: 32 м³/ч.
- Количество ступеней: 13.
- Напор при подаче 32 м³/ч: 169 м.
- Рабочий диапазон подачи по характеристике: ориентировочно от 12 до 40 м³/ч.
- Напор в указанном диапазоне: от 220 м при 12 м³/ч до 112 м при 40 м³/ч.
Рабочая точка определяется характеристикой системы и должна находиться в пределах гидравлической характеристики насоса.
Электродвигатель
- Номинальная мощность: 30 кВт.
- Электропитание: трёхфазная сеть 3×380 В.
- Исполнение: вертикальное, двигатель расположен над насосной частью.
Электродвигатель обеспечивает привод многоступенчатой насосной части и рассчитан на подключение к трёхфазной сети 380 В.
Материалы основных элементов
Гидравлические элементы, включая корпус, диффузоры, рабочие колёса, крышку и вал, изготовлены из нержавеющей стали AISI 304. Основание и станина двигателя выполнены из чугуна; рама изготовлена из нержавеющей стали. В конструкции применяется торцевое механическое уплотнение вала.
Присоединение и габариты
- Присоединительный размер: DN65.
- Высота насоса: 1455 мм.
- Габаритная высота с учётом электродвигателя: до 2135 мм.
- Масса нетто: 323,6 кг.
Насос устанавливается вертикально на подготовленное основание и подключается к трубопроводам через фланцевые соединения.
Область применения
Оборудование применяется для повышения давления и подачи воды в системах хозяйственно-питьевого и технического водоснабжения, отопления, кондиционирования, циркуляции и технологических установках. Насос рассчитан на перекачивание чистых жидкостей без абразивных включений, совместимых с материалами проточной части.
