Главная \ Насосы и насосное оборудование \ Насосы \ Многоступенчатые насосы \ Насос многоступенчатый ВМН 3-23 II ГРАНПАМП, 3 м³/ч, 23 ступени, 2,2 кВт, 3x380 В, вертикальный, NZ06B715604
-30%

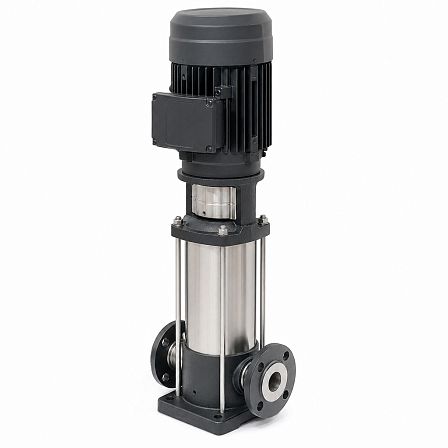

Насос многоступенчатый ВМН 3-23 II ГРАНПАМП, 3 м³/ч, 23 ступени, 2,2 кВт, 3x380 В, вертикальный, NZ06B715604
АРТ: NZ06B715604
-30%

Насос многоступенчатый ВМН 3-23 II ГРАНПАМП, 3 м³/ч, 23 ступени, 2,2 кВт, 3x380 В, вертикальный, NZ06B715604

АРТ: NZ06B715604
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Высота, мм
662 мм
ГРАНПАМП ГРАНПАМП Бренд ГРАНПАМП
-30%
129 545.56 ₽
90 681.89 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
  • Описание
  • Характеристики
  • Документация
Описание

Насос ГРАНПАМП ВМН 3-23 II, артикул NZ06B715604, — вертикальный многоступенчатый центробежный насос с номинальной подачей 3 м³/ч, 23 ступенями, электродвигателем мощностью 2,2 кВт и трехфазным питанием 3×380 В. Модель применяется для перекачивания чистой воды в системах водоснабжения, повышения давления, отопления, охлаждения и кондиционирования.

Конструкция и назначение

Насос выполнен в вертикальной компоновке с последовательным расположением 23 рабочих ступеней. Многоступенчатая гидравлическая часть обеспечивает создание высокого напора при относительно небольшой подаче.

Серия ВМН рассчитана на стационарную установку в инженерных системах. Рабочая среда — чистая, дегазированная вода; гидравлические характеристики приведены для воды с кинематической вязкостью 1 мм²/с при температуре 20 °C.

Гидравлические характеристики
  • Номинальная подача: 3 м³/ч.
  • Рабочий диапазон подачи для серии ВМН 3: 1,2–4,5 м³/ч.
  • Напор при подаче 3 м³/ч: 105 м.
  • Напор при подаче 1,2 м³/ч: 146 м.
  • Напор при подаче 3,6 м³/ч: 95 м.
  • Напор при подаче 4,5 м³/ч: 59 м.
  • Количество ступеней: 23.

Рабочая точка должна подбираться по фактическим потерям давления и требуемому расходу в системе.

Электродвигатель
  • Номинальная мощность: 2,2 кВт.
  • Напряжение питания: 3×380 В.
  • Частота питающей сети: 50 Гц.

Насос предназначен для подключения к трехфазной электрической сети. При эксплуатации при температуре окружающей среды выше +40 °C или на высоте более 1000 м над уровнем моря требуется учитывать снижение доступной мощности электродвигателя.

Рабочие параметры
  • Допустимая температура перекачиваемой жидкости: от −20 до +120 °C.
  • Максимальное давление на входе для ВМН 3-23: 10 бар.
  • Максимальное давление на выходе для исполнения ВМН: 25 бар.
  • Максимальный КПД насосов серии ВМН 3: до 57,5 %.

Давление на входе вместе с давлением, создаваемым насосом, не должно превышать допустимое рабочее давление оборудования.

Присоединение и габариты
  • Присоединение трубопроводов: фланцевое DIN DN25/32.
  • Габаритная высота B1: 662 мм.
  • Высота B1+B2: 980 мм.
  • Размеры D1/D2: 164/127 мм.
  • Масса нетто: 42,4 кг.

Указанные размеры относятся к насосному агрегату ВМН 3-23 с DIN-фланцевым присоединением.

Материалы основных деталей

Основание и станина электродвигателя изготовлены из чугуна. Рама, диффузоры, рабочие колеса, верхняя часть гидравлики, вал и корпус насоса изготовлены из нержавеющей стали AISI 304. Соединительный фланец выполнен из стали. В конструкции используется торцевое механическое уплотнение.

Особенности эксплуатации

Насос не следует длительно эксплуатировать при максимальном напоре и при малом расходе, так как это может привести к перегреву перекачиваемой жидкости и электродвигателя. Во время работы запорная арматура на напорном патрубке должна быть открыта.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Высота, мм
662 мм
Диаметр, (мм, дюйм)
25 (1)
Количество в упаковке
1шт
Артикул
NZ06B715604
Перекачиваемая жидкость
Чистая вода
Электрическое подключение, В
380 (трёхфазные)
Максимальная мощность, Вт
2200
Материал рабочего колеса, винта, поршня насосов
Стальные нержавеющие
Материал корпуса насоса
Стальные нержавеющие
Расположение оси вращения
Вертикальные
Объём одной штуки, м³
0.04277
Производительность, м³/ч
3
Напор, м
155
Тип присоединения
Фланцевые
Количество рабочих колёс
23
Вес (кг)
36
Длина (мм)
240
Ширина (мм)
220
Высота (мм)
810
