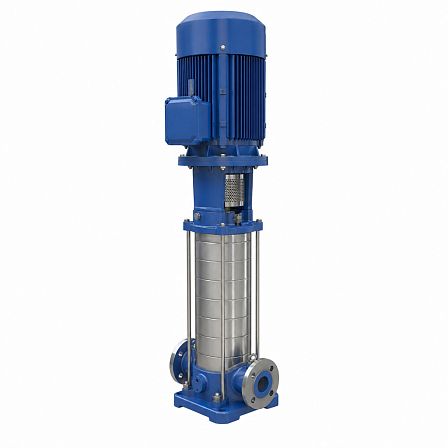

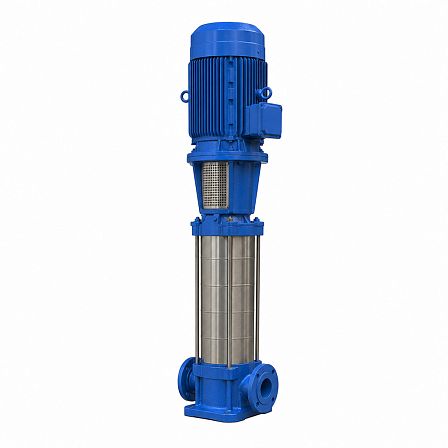

Насос многоступенчатый ВМН 45-10-2 II ГРАНПАМП, 45 м³/ч, 10 ступеней, 2 подрезки, 37 кВт, 3x380 В, вертикальный, NZ06B726560
- Описание
- Характеристики
- Документация
Насос ГРАНПАМП ВМН 45-10-2 II, артикул NZ06B726560 — вертикальный многоступенчатый центробежный насос с номинальной подачей 45 м³/ч, десятью ступенями и двумя подрезанными рабочими колёсами. Оборудован трёхфазным электродвигателем мощностью 37 кВт для сети 3×380 В, 50 Гц.
Назначение и конструкция
ВМН 45-10-2 II предназначен для перекачивания невязких, негорючих и невзрывоопасных жидкостей без твёрдых включений и волокон. Насос имеет вертикальное исполнение и многоступенчатую центробежную гидравлическую часть. Конструкция рассчитана на повышение давления и подачу воды в инженерных системах.
Расшифровка обозначения
- ВМН — серия вертикальных многоступенчатых насосов с исполнением из нержавеющей стали;
- 45 — номинальная производительность 45 м³/ч;
- 10 — количество ступеней;
- 2 — количество ступеней с подрезанным рабочим колесом;
- II — исполнение с двухполюсным электродвигателем.
Гидравлические характеристики
Номинальная подача составляет 45 м³/ч. При расходе 45 м³/ч напор насоса составляет 197 м. Рабочая характеристика для данной модификации: 243 м при 25 м³/ч, 236 м при 30 м³/ч, 225 м при 35 м³/ч, 212 м при 40 м³/ч, 179 м при 50 м³/ч и 159 м при 55 м³/ч. Рабочий диапазон серии ВМН 45 составляет 22–58 м³/ч.
Электродвигатель
Насос комплектуется закрытым обдуваемым электродвигателем мощностью 37 кВт. Питание — трёхфазная сеть 3×380 В, частота тока 50 Гц. Частота вращения двигателя составляет 2900 об/мин, степень защиты — IP55. Предусмотрено исполнение двигателя класса энергоэффективности IE2 или IE3.
Материалы и присоединение
Исполнение ВМН предусматривает применение нержавеющей стали AISI 304 для основных элементов насосной части, включая корпус, рабочие колёса, диффузоры и вал. В обозначении отсутствует дополнительная буква типа присоединения, что соответствует круглому фланцевому подключению.
Рабочая среда и условия эксплуатации
Насос применяется для жидкостей с показателем pH от 4 до 10, химически неагрессивных к материалам оборудования. Допустимая температура перекачиваемой жидкости — от −20 до +120 °C. Максимальная температура окружающего воздуха составляет +40 °C, высота установки — до 1000 м над уровнем моря.
Давление
Для модификаций ВМН 45-6-2 — ВМН 45-11 максимальное допустимое давление на выходе составляет 30 бар. Сумма давления на входе и давления при закрытой задвижке не должна превышать допустимое рабочее давление насоса.
Области применения
Оборудование используется в системах водоснабжения и повышения давления, водоподготовки, фильтрации, подпитки котлов, циркуляции охлаждающих жидкостей, обратного осмоса, ультрафильтрации, дистилляционных установках, бассейнах, системах орошения и пожаротушения. Насос рассчитан на работу с чистыми жидкостями без абразивных частиц и волокнистых включений.
Габаритно-весовые данные
Масса нетто насоса ВМН 45-10-2 составляет 352,5 кг. Высота оборудования с электродвигателем — 2070 мм; высота гидравлической части — 1390 мм.
