Главная \ Насосы и насосное оборудование \ Насосы \ Многоступенчатые насосы \ Насос многоступенчатый ВМН 45-13-2 II ГРАНПАМП, 45 м³/ч, 13 ступеней, 2 подрезки, 45 кВт, 3x380 В, вертикальный, NZ06B726567
-30%

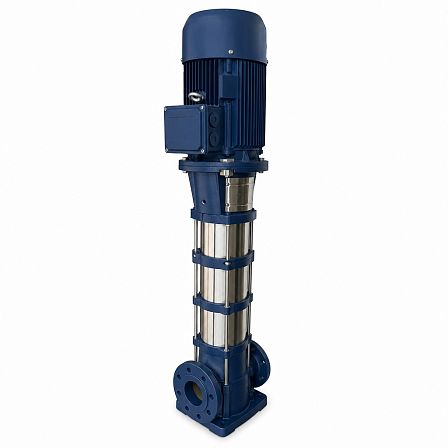

Насос многоступенчатый ВМН 45-13-2 II ГРАНПАМП, 45 м³/ч, 13 ступеней, 2 подрезки, 45 кВт, 3x380 В, вертикальный, NZ06B726567
АРТ: NZ06B726567
-30%

Насос многоступенчатый ВМН 45-13-2 II ГРАНПАМП, 45 м³/ч, 13 ступеней, 2 подрезки, 45 кВт, 3x380 В, вертикальный, NZ06B726567

АРТ: NZ06B726567
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Диаметр, (мм, дюйм)
80 (3)
ГРАНПАМП ГРАНПАМП Бренд ГРАНПАМП
-30%
1 105 477.73 ₽
773 834.41 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
  • Описание
  • Характеристики
  • Документация
Описание

Насос ГРАНПАМП ВМН 45-13-2 II, артикул NZ06B726567, — вертикальный многоступенчатый насос серии ВМН с номинальной подачей 45 м³/ч. Исполнение имеет 13 ступеней, 2 подрезки рабочих колёс, электродвигатель мощностью 45 кВт и питание от трёхфазной сети 3×380 В.

Конструкция и назначение

ВМН 45-13-2 II относится к вертикальным многоступенчатым насосам. Модель применяется в системах водоснабжения, повышения давления, теплоснабжения, кондиционирования и других инженерных системах, где требуется подача воды под высоким давлением. Вертикальная компоновка уменьшает площадь, необходимую для установки оборудования.

Гидравлические параметры

  • Номинальная подача: 45 м³/ч.
  • Рабочий диапазон подачи для насосов ВМН 45: 22–58 м³/ч.
  • Количество ступеней: 13.
  • Количество подрезок рабочих колёс: 2.
  • Напор при подаче 45 м³/ч: до 263 м.
  • Напор при подаче 25 м³/ч: до 323 м.
  • Напор при подаче 58 м³/ч: до 195 м.
  • Максимальный КПД насосов серии ВМН 45: до 77,7%.

Рабочая точка выбирается по характеристике «расход—напор» с учётом параметров конкретной системы. При увеличении расхода создаваемый насосом напор снижается.

Электродвигатель

  • Номинальная мощность: 45 кВт.
  • Электропитание: 3×380 В.
  • Частота питающей сети: 50 Гц.

Насос оснащается электродвигателем для подключения к трёхфазной сети. Мощность 45 кВт соответствует исполнению с 13 ступенями и двумя подрезками.

Присоединение и давление

  • Присоединительный размер: фланец DN80.
  • Максимальное давление на входе: 15 бар.
  • Максимальное давление на выходе: 33 бар.
  • Максимальное давление насосов серии ВМН 45: 33 бар.

Для монтажа используются фланцевые присоединения DN80. При подборе необходимо учитывать суммарное давление на входе и выходе, а также параметры трубопроводной системы.

Материалы основных деталей

  • Корпус насоса: нержавеющая сталь AISI 304.
  • Рабочие колёса: нержавеющая сталь AISI 304.
  • Диффузоры и элементы гидравлической части: нержавеющая сталь AISI 304.
  • Вал насоса: нержавеющая сталь AISI 304.
  • Основание и станина электродвигателя: чугун.
  • Фланцы: сталь.
  • Уплотнение вала: торцевое механическое.

Проточная часть насоса выполнена преимущественно из нержавеющей стали. Конструкция предусматривает торцевое уплотнение вала и металлические фланцевые соединения.

Рабочая среда и условия эксплуатации

  • Рабочая среда: чистая дегазированная вода и жидкости с сопоставимыми характеристиками.
  • Расчётные характеристики приведены для воды с кинематической вязкостью 1 мм²/с при температуре 20 °C.
  • Диапазон температуры перекачиваемой среды для серии: от −20 до +120 °C.

Насос не следует эксплуатировать длительное время при максимальном напоре или при малом расходе. Во время работы запорная арматура на напорном патрубке должна находиться в открытом положении.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Диаметр, (мм, дюйм)
80 (3)
Количество в упаковке
1шт
Гарантия
1 год
Артикул
NZ06B726567
Перекачиваемая жидкость
Чистая вода
Электрическое подключение, В
380 (трёхфазные)
Максимальная мощность, Вт
45000
Материал рабочего колеса, винта, поршня насосов
Стальные нержавеющие
Материал корпуса насоса
Стальные нержавеющие
Расположение оси вращения
Вертикальные
Объём одной штуки, м³
0.84175
Производительность, м³/ч
58
Напор, м
323
Тип присоединения
Фланцевые
Количество рабочих колёс
13
Вес (кг)
380
Длина (мм)
700
Ширина (мм)
650
Высота (мм)
1850
