Главная \ Насосы и насосное оборудование \ Насосы \ Многоступенчатые насосы \ Насос многоступенчатый ВМН 5-12 ГРАНПАМП, 5 м³/ч, 12 ступеней, 2,2 кВт, 3x380 В, вертикальный, NZ06B725294
-30%

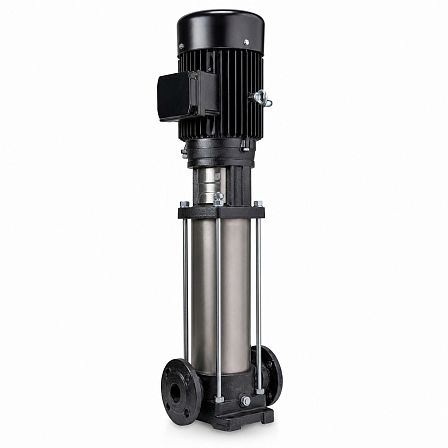

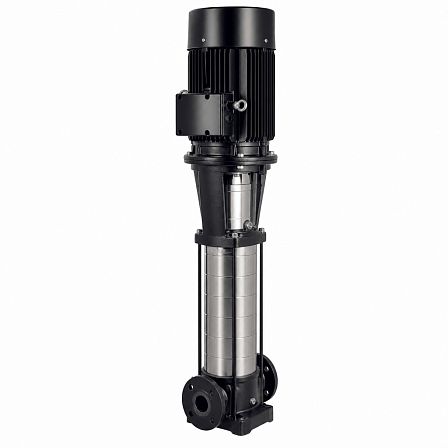

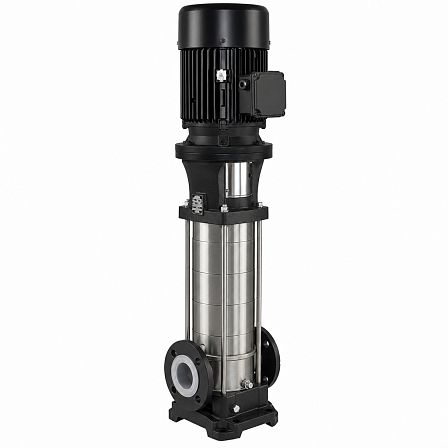

Насос многоступенчатый ВМН 5-12 ГРАНПАМП, 5 м³/ч, 12 ступеней, 2,2 кВт, 3x380 В, вертикальный, NZ06B725294
АРТ: NZ06B725294
-30%

Насос многоступенчатый ВМН 5-12 ГРАНПАМП, 5 м³/ч, 12 ступеней, 2,2 кВт, 3x380 В, вертикальный, NZ06B725294

АРТ: NZ06B725294
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Высота, мм
572 мм
ГРАНПАМП ГРАНПАМП Бренд ГРАНПАМП
-30%
110 738.95 ₽
77 517.26 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
  • Описание
  • Характеристики
  • Документация
Описание

Насос многоступенчатый ГРАНПАМП ВМН 5-12, артикул NZ06B725294, — вертикальный центробежный насос с 12 ступенями, номинальной производительностью 5 м³/ч, электродвигателем 2,2 кВт и трехфазным питанием 3×380 В. Предназначен для перекачивания воды в системах водоснабжения, повышения давления, отопления и кондиционирования.

Конструкция и назначение

Модель ВМН 5-12 относится к серии вертикальных многоступенчатых насосов. Вертикальное расположение гидравлической части и двигателя уменьшает занимаемую площадь при монтаже. Многоступенчатая схема применяется для получения требуемого напора при сравнительно небольшом расходе.

Рабочие характеристики

  • Номинальная производительность: 5 м³/ч.
  • Диапазон подачи: от 2,5 до 8,5 м³/ч.
  • Напор при подаче 2,5 м³/ч: 78 м.
  • Напор при подаче 5 м³/ч: 63 м.
  • Напор при подаче 6 м³/ч: 56 м.
  • Напор при подаче 8 м³/ч: 42 м.
  • Напор при максимальной подаче 8,5 м³/ч: 38 м.
  • Количество ступеней: 12.

Электродвигатель

Насос комплектуется электродвигателем мощностью 2,2 кВт. Питание — от трехфазной сети переменного тока 3×380 В, частота 50 Гц. Электродвигатель расположен над насосной частью и соединен с гидравликой через муфту.

Присоединение к трубопроводу

Исполнение ВМН предусматривает присоединение через фланцы DIN DN25/32. Входной и выходной патрубки расположены на одной линии. Такое подключение используется при монтаже в вертикальные трубопроводные системы.

Материалы основных деталей

  • Корпус насоса: нержавеющая сталь AISI 304.
  • Рабочие колеса: нержавеющая сталь AISI 304.
  • Диффузоры и элементы гидравлической части: нержавеющая сталь AISI 304.
  • Вал насоса: нержавеющая сталь AISI 304.
  • Основание и станина электродвигателя: чугун.
  • Муфта: чугун.
  • Уплотнение вала: торцевое механическое.

Условия эксплуатации

Насос рассчитан на работу с чистой дегазированной водой. Температура перекачиваемой жидкости — от −20 до +120 °C. Максимальное рабочее давление для насосов серии ВМН 5 составляет до 24 бар. Длительная работа при минимальном расходе или при максимальном напоре не допускается из-за риска перегрева жидкости и электродвигателя.

Габариты и масса

  • Высота с DIN-фланцами: 572 мм.
  • Высота с учетом электродвигателя: 890 мм.
  • Наружный размер корпуса D1: 164 мм.
  • Размер D2: 127 мм.
  • Масса нетто: 39,9 кг.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Высота, мм
572 мм
Диаметр, (мм, дюйм)
25 (1)
Количество в упаковке
1шт
Артикул
NZ06B725294
Перекачиваемая жидкость
Чистая вода
Электрическое подключение, В
380 (трёхфазные)
Максимальная мощность, Вт
2200
Материал рабочего колеса, винта, поршня насосов
Стальные нержавеющие
Материал корпуса насоса
Стальные нержавеющие
Расположение оси вращения
Вертикальные
Объём одной штуки, м³
0.03168
Производительность, м³/ч
5
Напор, м
80
Тип присоединения
Фланцевые
Количество рабочих колёс
12
Вес (кг)
34
Длина (мм)
240
Ширина (мм)
220
Высота (мм)
600
