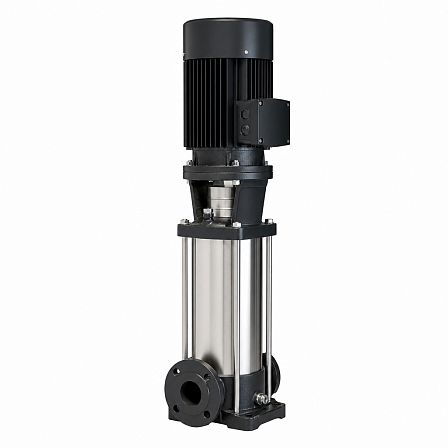

Насос многоступенчатый ВМН 5-15 II ГРАНПАМП, 5 м³/ч, 15 ступеней, 2,2 кВт, 3x380 В, вертикальный, NZ06B717492
АРТ: NZ06B717492
-30%

Насос многоступенчатый ВМН 5-15 II ГРАНПАМП, 5 м³/ч, 15 ступеней, 2,2 кВт, 3x380 В, вертикальный, NZ06B717492

АРТ: NZ06B717492
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Количество в упаковке
1шт
ГРАНПАМП ГРАНПАМП Бренд ГРАНПАМП
-30%
122 996.33 ₽
86 097.43 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
  • Описание
  • Характеристики
  • Документация
Описание

Вертикальный многоступенчатый насос ГРАНПАМП ВМН 5-15 II, артикул NZ06B717492, предназначен для перекачивания чистых невязких жидкостей в системах водоснабжения, повышения давления, отопления и технологических контурах. Номинальная подача составляет 5 м³/ч, количество ступеней — 15, мощность электродвигателя — 2,2 кВт, питание — 3×380 В, 50 Гц.

Конструкция и исполнение

Насос выполнен в вертикальном исполнении с многоступенчатой гидравлической частью. Модель ВМН оснащается присоединительными фланцами DIN; для насосов типоразмера 5 предусмотрено подключение DN25/32. Конструкция включает корпус, вал, рабочие колёса и диффузоры из нержавеющей стали AISI 304, чугунные основание, станину двигателя и муфту, а также торцевое механическое уплотнение.

Гидравлические характеристики

Номинальная производительность насоса — 5 м³/ч. При расходе 5 м³/ч напор составляет около 79 м водяного столба. Рабочий диапазон расхода для насосов серии ВМН 5 составляет 2,5–8,5 м³/ч; напор изменяется в зависимости от фактического расхода.

  • при 2,5 м³/ч — до 98 м;
  • при 3 м³/ч — около 95 м;
  • при 4 м³/ч — около 89 м;
  • при 5 м³/ч — около 79 м;
  • при 6 м³/ч — около 74 м;
  • при 7 м³/ч — около 63 м;
  • при 8 м³/ч — около 52 м.

Электродвигатель

Насос комплектуется трёхфазным электродвигателем мощностью 2,2 кВт, рассчитанным на напряжение 380 В и частоту 50 Гц. Частота вращения двигателя — 2900 об/мин. Исполнение двигателя — закрытое, с внешним обдувом; степень защиты — IP55.

Рабочая среда и ограничения

Оборудование рассчитано на перекачивание невязких, негорючих, невзрывоопасных жидкостей без твёрдых включений и волокон. Перекачиваемая среда не должна быть химически агрессивной по отношению к материалам насоса. Допустимый диапазон температуры жидкости составляет от −20 до +120 °C, допустимый показатель pH — от 4 до 10.

Давление и условия монтажа

Максимальное давление на выходе для исполнения ВМН составляет 25 бар. Максимальное допустимое давление на входе для модели ВМН 5-15 II — 10 бар. Насос рассчитан на эксплуатацию при температуре окружающего воздуха до +40 °C и на высоте до 1000 м над уровнем моря.

Габаритные данные

Для модели ВМН 5-15 с фланцевым присоединением DIN указаны размеры 653 мм и 971 мм по высоте монтажного исполнения. Диаметры присоединительной части — 164 и 127 мм. Масса нетто насоса составляет около 41,5 кг.

Применение

Насос используется в системах повышения давления, водоснабжения, циркуляционных и технологических установках, системах кондиционирования, водоподготовки, орошения и пожаротушения. При длительной работе необходимо обеспечивать расход в допустимом рабочем диапазоне; напорная задвижка во время работы должна быть открыта.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Количество в упаковке
1шт
Артикул
NZ06B717492
Перекачиваемая жидкость
Чистая вода
Электрическое подключение, В
380 (трёхфазные)
Максимальная мощность, Вт
2200
Материал рабочего колеса, винта, поршня насосов
Стальные нержавеющие
Материал корпуса насоса
Стальные нержавеющие
Расположение оси вращения
Вертикальные
Объём одной штуки, м³
0.03538
Производительность, м³/ч
8.5
Напор, м
98
Тип присоединения
Фланцевые
Количество рабочих колёс
15
Вес (кг)
37
Длина (мм)
240
Ширина (мм)
220
Высота (мм)
670
