Главная \ Насосы и насосное оборудование \ Насосы \ Многоступенчатые насосы \ Насос многоступенчатый ВМН 5-16 II ГРАНПАМП, 5 м³/ч, 16 ступеней, 2,2 кВт, 3x380 В, вертикальный, NZ06B724825
-30%

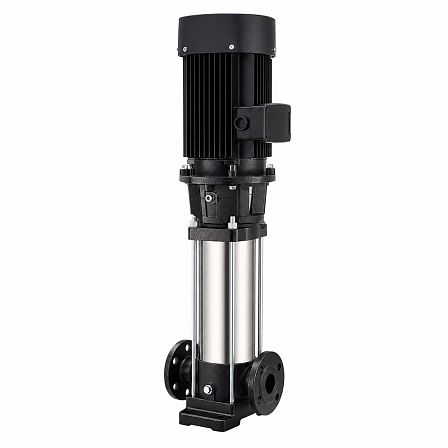

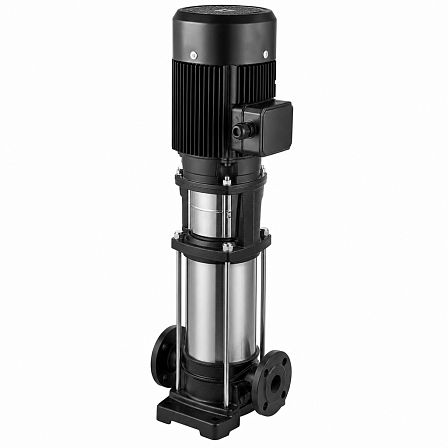

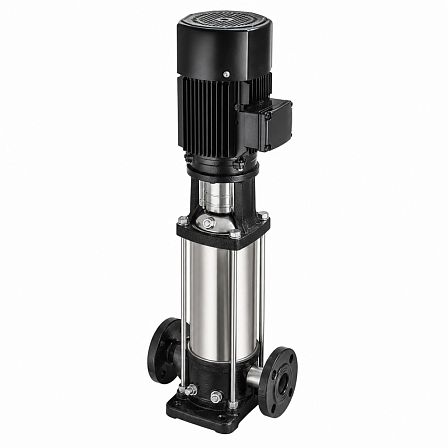

Насос многоступенчатый ВМН 5-16 II ГРАНПАМП, 5 м³/ч, 16 ступеней, 2,2 кВт, 3x380 В, вертикальный, NZ06B724825
АРТ: NZ06B724825
-30%

Насос многоступенчатый ВМН 5-16 II ГРАНПАМП, 5 м³/ч, 16 ступеней, 2,2 кВт, 3x380 В, вертикальный, NZ06B724825

АРТ: NZ06B724825
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Количество в упаковке
1шт
ГРАНПАМП ГРАНПАМП Бренд ГРАНПАМП
-30%
125 039.22 ₽
87 527.45 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
  • Описание
  • Характеристики
  • Документация
Описание

Вертикальный многоступенчатый центробежный насос ГРАНПАМП ВМН 5-16 II, артикул NZ06B724825, предназначен для перекачивания чистых невязких жидкостей без твердых включений. Номинальная подача составляет 5 м³/ч, насос оснащен 16 ступенями, трехфазным электродвигателем мощностью 2,2 кВт и рассчитан на питание от сети 3×380 В.

Конструкция и принцип работы

ВМН 5-16 II — вертикальный центробежный насос с последовательным расположением 16 рабочих ступеней. Многоступенчатая схема обеспечивает повышение давления жидкости при сравнительно небольшой номинальной подаче. Номинальная производительность серии ВМН 5 составляет 5 м³/ч.

Гидравлические параметры

  • Номинальная подача: 5 м³/ч.
  • Рабочий диапазон подачи: 2,5–8,5 м³/ч.
  • Напор при подаче 5 м³/ч: 85 м.
  • Максимальный напор: до 103 м.
  • Количество ступеней: 16.
  • Максимальное давление на выходе: 16 бар.

Электродвигатель

Насос укомплектован электродвигателем мощностью 2,2 кВт. Питание осуществляется от трехфазной сети переменного тока напряжением 3×380 В и частотой 50 Гц. Вертикальное исполнение двигателя и гидравлической части позволяет размещать агрегат на ограниченной площади.

Материалы основных элементов

Гидравлические детали насоса, включая корпус, вал, рабочие колеса и диффузоры, выполнены из нержавеющей стали AISI 304. В конструкции применяются керамические подшипники диффузоров и торцевое механическое уплотнение. Станина электродвигателя и муфта изготовлены из чугуна.

Присоединение и габариты

Исполнение ВМН предусматривает присоединение через DIN-фланцы. Для модели ВМН 5-16 приведены размеры по высоте 680 мм без учета двигателя и 998 мм с электродвигателем; наружный размер корпуса составляет 164 мм. Масса насоса — около 42,4 кг.

Перекачиваемая среда и применение

Насос предназначен для чистых, невязких, негорючих и невзрывоопасных жидкостей без волокон и твердых частиц. Оборудование применяется в системах водоснабжения и повышения давления, фильтрации и водоподготовки, подпитки котлов, циркуляции охлаждающих жидкостей, обратного осмоса, орошения, бассейнах и вспомогательных инженерных системах.

Особенности эксплуатации

Насос следует эксплуатировать в пределах установленного рабочего диапазона подачи. Длительная работа при предельном напоре или малом расходе не допускается из-за риска перегрева перекачиваемой жидкости и электродвигателя. Во время работы запорная арматура на напорном трубопроводе должна быть открыта.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Количество в упаковке
1шт
Артикул
NZ06B724825
Максимальный напор H, м
до 103 м
Перекачиваемая жидкость
Чистая вода
Электрическое подключение, В
380 (трёхфазные)
Максимальная мощность, Вт
2200
Материал рабочего колеса, винта, поршня насосов
Стальные нержавеющие
Материал корпуса насоса
Стальные нержавеющие
Расположение оси вращения
Вертикальные
Объём одной штуки, м³
0.03696
Производительность, м³/ч
8.5
Напор, м
107
Тип присоединения
Фланцевые
Количество рабочих колёс
16
Вес (кг)
38
Длина (мм)
240
Ширина (мм)
220
Высота (мм)
700
