Главная \ Насосы и насосное оборудование \ Насосы \ Многоступенчатые насосы \ Насос многоступенчатый ВМН 5-29 II ГРАНПАМП, 5 м³/ч, 29 ступеней, 4 кВт, 3x380 В, вертикальный, NZ06B726745
-30%

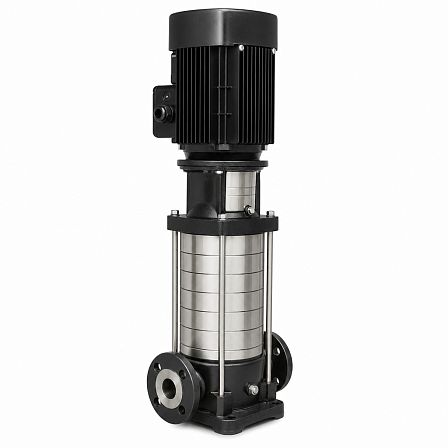

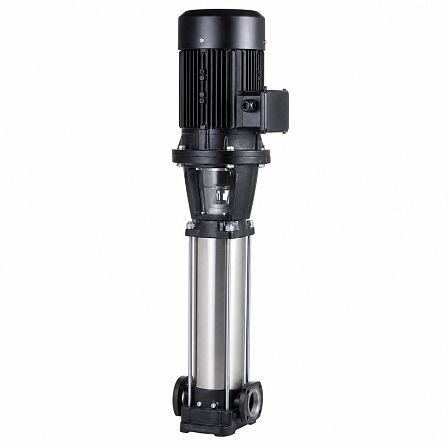

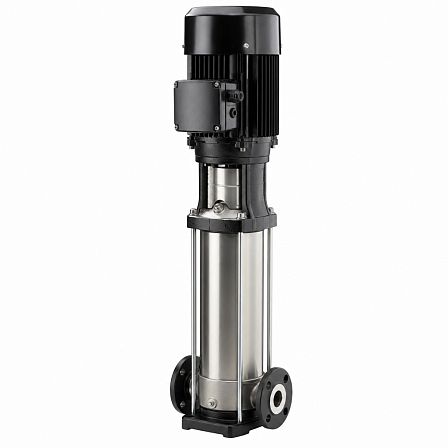

Насос многоступенчатый ВМН 5-29 II ГРАНПАМП, 5 м³/ч, 29 ступеней, 4 кВт, 3x380 В, вертикальный, NZ06B726745
АРТ: NZ06B726745
-30%

Насос многоступенчатый ВМН 5-29 II ГРАНПАМП, 5 м³/ч, 29 ступеней, 4 кВт, 3x380 В, вертикальный, NZ06B726745

АРТ: NZ06B726745
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Диаметр, (мм, дюйм)
32 (1 1/4)
ГРАНПАМП ГРАНПАМП Бренд ГРАНПАМП
-30%
199 006.02 ₽
139 304.21 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
  • Описание
  • Характеристики
  • Документация
Описание

Вертикальный многоступенчатый насос ГРАНПАМП ВМН 5-29 II, артикул NZ06B726745, предназначен для перекачивания воды и технических жидкостей в системах водоснабжения, повышения давления, отопления, охлаждения и технологических установках. Номинальная подача — 5 м³/ч, число ступеней — 29, мощность электродвигателя — 4 кВт, питание — 3×380 В.

Конструкция и исполнение

Насос относится к серии вертикальных центробежных многоступенчатых насосов ВМН. Гидравлическая часть включает 29 последовательно работающих ступеней, обеспечивающих получение высокого напора при относительно небольшой подаче. Исполнение ВМН предусматривает присоединение трубопроводов через DIN-фланцы.

Гидравлические параметры

  • Номинальная подача: 5 м³/ч.
  • Рабочий диапазон подачи для серии ВМН 5: 2,5–8,5 м³/ч.
  • Напор при подаче 5 м³/ч: 155 м.
  • Напор при подаче 2,5 м³/ч: 192 м.
  • Напор при подаче 8,5 м³/ч: 98 м.
  • Максимальное давление на входе для модели ВМН 5-29: 15 бар.
  • Максимальное давление на выходе для насосов ВМН 5: до 25 бар.

Фактическая рабочая точка определяется гидравлическим сопротивлением трубопроводной системы и должна находиться в допустимом диапазоне характеристики насоса.

Электродвигатель

Насос комплектуется трёхфазным электродвигателем мощностью 4 кВт для подключения к сети 3×380 В переменного тока частотой 50 Гц. Электродвигатель установлен вертикально над насосной частью и передаёт вращение на общий вал насосного агрегата.

Присоединение к трубопроводу

Для серии ВМН 5 предусмотрено фланцевое присоединение DN25/32. Насос рассчитан на монтаж в вертикальном положении с расположением электродвигателя сверху.

Материалы основных деталей

Корпус, вал, рабочие колёса, диффузоры и элементы гидравлической части изготовлены из нержавеющей стали AISI 304. Основание, станина электродвигателя и муфта выполнены из чугуна; фланцевое соединение — из стали. В конструкции применено торцевое механическое уплотнение.

Рабочая среда и температура

Насос используется для перекачивания воды и совместимых неагрессивных жидкостей в инженерных и технологических системах. Температурный диапазон эксплуатации насосов серии ВМН составляет от −20 до +120 °C. При подборе необходимо учитывать давление на всасывании, температуру жидкости, требуемую подачу и напор системы.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Диаметр, (мм, дюйм)
32 (1 1/4)
Количество в упаковке
1шт
Артикул
NZ06B726745
Перекачиваемая жидкость
Чистая вода
Электрическое подключение, В
380 (трёхфазные)
Максимальная мощность, Вт
4000
Материал рабочего колеса, винта, поршня насосов
Стальные нержавеющие
Материал корпуса насоса
Стальные нержавеющие
Расположение оси вращения
Вертикальные
Объём одной штуки, м³
0.07862
Производительность, м³/ч
8
Напор, м
185
Тип присоединения
Фланцевые
Количество рабочих колёс
29
Вес (кг)
56
Длина (мм)
280
Ширина (мм)
260
Высота (мм)
1080
