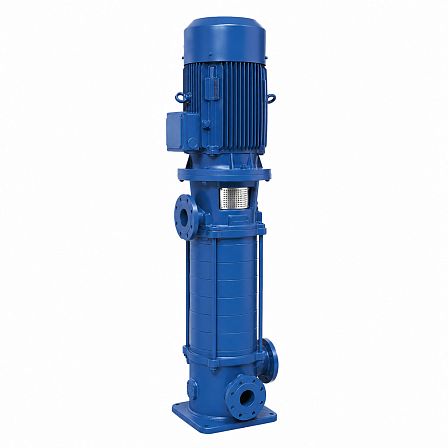

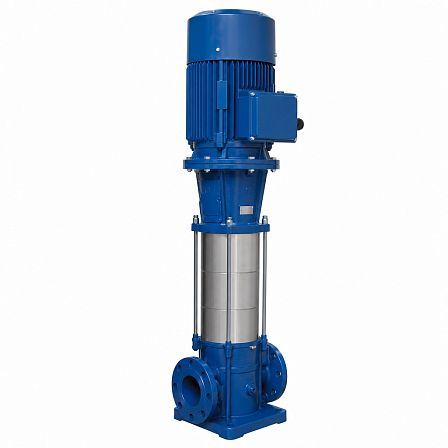

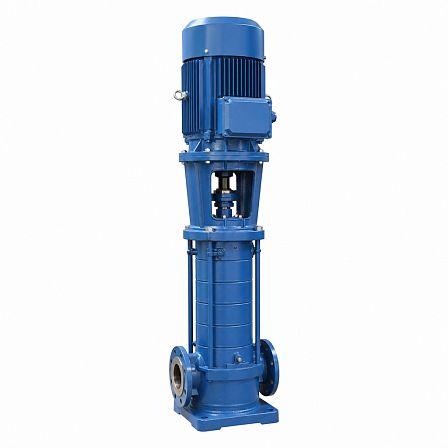

Насос многоступенчатый ВМН 90-4-2 II ГРАНПАМП, 90 м³/ч, 4 ступени, 2 подрезки, 30,0 кВт, 3x380 В, вертикальный, NZ06B726286
- Описание
- Характеристики
- Документация
Вертикальный многоступенчатый насос ГРАНПАМП ВМН 90-4-2 II, артикул NZ06B726286, предназначен для перекачивания чистых невязких жидкостей в системах водоснабжения, повышения давления, отопления, кондиционирования, орошения и пожаротушения. Номинальная подача серии составляет 90 м³/ч; насос оснащён четырёхступенчатой гидравлической частью с двумя подрезками рабочих колёс, электродвигателем мощностью 30,0 кВт и рассчитан на питание от трёхфазной сети 3×380 В.
Конструкция и назначение
Насос выполнен в вертикальной компоновке и относится к центробежным многоступенчатым поверхностным насосам. Последовательное расположение четырёх ступеней обеспечивает повышение напора при сохранении подачи, соответствующей типоразмеру ВМН 90. Исполнение «-2» обозначает вариант с двумя подрезками рабочих колёс.
Рабочие характеристики
- Номинальная подача: 90 м³/ч.
- Рабочий диапазон подачи для серии ВМН 90: 45–120 м³/ч.
- Напор при подаче 90 м³/ч: 75 м.
- Напор при подаче 80 м³/ч: 84,5 м.
- Напор при подаче 100 м³/ч: 65,5 м.
- Максимальный напор по характеристике: до 106 м при подаче 40 м³/ч.
- Количество ступеней: 4.
- Количество подрезок: 2.
Гидравлическая характеристика определяет работу агрегата в диапазоне расходов от 45 до 120 м³/ч. Для продолжительной эксплуатации режим подбирают по требуемым значениям подачи и напора системы.
Электродвигатель
- Номинальная мощность: 30,0 кВт.
- Электропитание: 3×380 В, 50 Гц.
- Частота вращения: 2900 об/мин.
- Степень защиты двигателя: IP55.
- Исполнение двигателя: полностью закрытое, с внешним обдувом.
Электродвигатель рассчитан на подключение к трёхфазной сети переменного тока. Допускаемая температура окружающего воздуха — до +40 °C при установке на высоте до 1000 м над уровнем моря.
Присоединение и давление
- Присоединение трубопроводов: фланцевое DIN.
- Номинальный диаметр присоединения: DN100.
- Максимальное давление на выходе: 16 бар.
- Максимально допустимое давление на входе: 15 бар.
Суммарное давление на входе и давление, создаваемое насосом при закрытой запорной арматуре, не должно превышать допустимое рабочее давление агрегата.
Перекачиваемая среда
Насос предназначен для невязких, негорючих и невзрывоопасных жидкостей без твёрдых включений и волокон, неагрессивных к материалам конструкции. Допустимый показатель pH перекачиваемой среды — от 4 до 10, температура жидкости — от -20 до +120 °C.
Область применения
Оборудование применяется в системах холодного и горячего водоснабжения, повышения давления, циркуляции воды, кондиционирования, обратного осмоса, водоподготовки, орошения, бассейнов, технологических процессах, а также в насосных системах пожаротушения.
