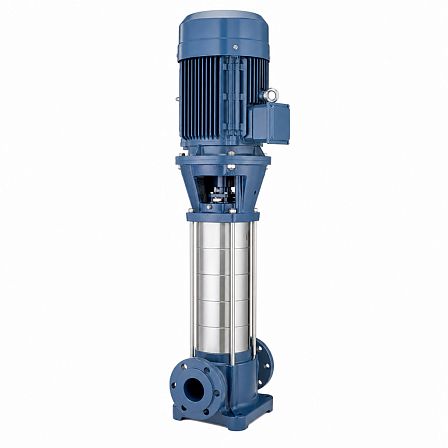

Насос многоступенчатый ВМН 90-6-2 II ГРАНПАМП, 90 м³/ч, 6 ступеней, 2 подрезки, 45 кВт, 3x380 В, вертикальный, NZ06B726296
АРТ: NZ06B726296

Насос многоступенчатый ВМН 90-6-2 II ГРАНПАМП, 90 м³/ч, 6 ступеней, 2 подрезки, 45 кВт, 3x380 В, вертикальный, NZ06B726296

АРТ: NZ06B726296
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Диаметр, (мм, дюйм)
100 (4)
ГРАНПАМП ГРАНПАМП Бренд ГРАНПАМП
  • Описание
  • Характеристики
  • Документация
Описание

Насос ГРАНПАМП ВМН 90-6-2 II (артикул NZ06B726296) — вертикальный многоступенчатый центробежный насос с номинальной подачей 90 м³/ч. Модель имеет 6 ступеней, 2 подрезки рабочих колёс, оснащается электродвигателем мощностью 45 кВт для питания от трёхфазной сети 3×380 В.

Конструкция и назначение
ВМН 90-6-2 II относится к вертикальным поверхностным многоступенчатым насосам. Перекачивание среды выполняется последовательно через шесть ступеней, что обеспечивает формирование высокого напора при номинальном расходе 90 м³/ч. Исполнение с двумя подрезками рабочих колёс соответствует гидравлической характеристике модификации «-2».

Гидравлические параметры
Номинальная подача насоса составляет 90 м³/ч. Рабочий диапазон подачи для насосов серии ВМН 90 составляет 45–120 м³/ч. При расходе 90 м³/ч напор модели ВМН 90-6-2 составляет 121 м водяного столба.

  • при расходе 40 м³/ч — напор 166 м;
  • при расходе 50 м³/ч — напор 161 м;
  • при расходе 60 м³/ч — напор 154 м;
  • при расходе 70 м³/ч — напор 145 м;
  • при расходе 80 м³/ч — напор 135 м;
  • при расходе 90 м³/ч — напор 121 м;
  • при расходе 100 м³/ч — напор 108 м;
  • при расходе 110 м³/ч — напор 91,5 м;
  • при расходе 120 м³/ч — напор 72 м.

Электродвигатель
Насос комплектуется электродвигателем номинальной мощностью 45 кВт. Питание — трёхфазная сеть переменного тока 3×380 В, частота 50 Гц. Электропривод рассчитан на совместную работу с гидравлической частью насосной установки ВМН 90-6-2 II.

Присоединение и давление
Для модели предусмотрено фланцевое присоединение DIN DN100. Максимальное давление на выходе для исполнения ВМН 90-6-2 составляет 30 бар. Максимальное допустимое давление на входе для насосов ВМН 90-3–90-6 составляет 15 бар.

Габариты и масса
Высота насосной части ВМН 90-6-2 составляет 1143 мм, общая высота с электродвигателем — 1858 мм. Указанные в технической документации размеры D1 и D2 составляют 470 и 335 мм соответственно. Масса нетто насоса — 415 кг.

Рабочая среда
Насос предназначен для перекачивания чистой дегазированной воды и совместимых с материалами проточной части неагрессивных жидкостей. Параметры гидравлических характеристик приведены для воды с кинематической вязкостью 1 мм²/с при температуре 20 °C.

Основные характеристики

  • модель: ГРАНПАМП ВМН 90-6-2 II;
  • артикул: NZ06B726296;
  • тип: вертикальный многоступенчатый центробежный насос;
  • номинальная подача: 90 м³/ч;
  • диапазон подачи: 45–120 м³/ч;
  • количество ступеней: 6;
  • подрезка рабочих колёс: 2;
  • мощность двигателя: 45 кВт;
  • электропитание: 3×380 В, 50 Гц;
  • напор при 90 м³/ч: 121 м;
  • присоединение: DIN DN100;
  • максимальное давление на выходе: 30 бар;
  • масса нетто: 415 кг.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Диаметр, (мм, дюйм)
100 (4)
Количество в упаковке
1шт
Артикул
NZ06B726296
Перекачиваемая жидкость
Чистая вода
Электрическое подключение, В
380 (трёхфазные)
Максимальная мощность, Вт
45000
Материал рабочего колеса, винта, поршня насосов
Стальные нержавеющие
Материал корпуса насоса
Стальные нержавеющие
Расположение оси вращения
Вертикальные
Объём одной штуки, м³
0.91
Производительность, м³/ч
120
Напор, м
166
Тип присоединения
Фланцевые
Количество рабочих колёс
6
Вес (кг)
400
Длина (мм)
700
Ширина (мм)
650
Высота (мм)
2000
