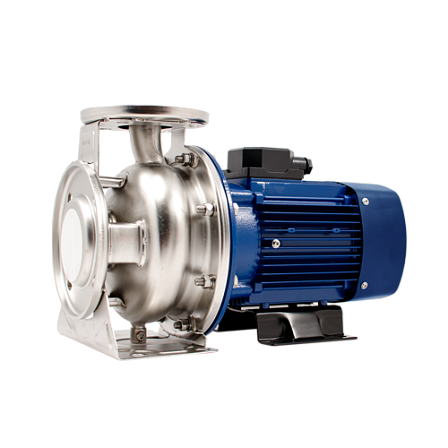

Насос центробежный МНС 100-80-200/22 ГРАНПАМП, DN100/80, диаметр рабочего колеса 200 мм, 22 кВт, 380 В, моноблочный, горизонтальный, NU01A518851
АРТ: NU01A518851

Насос центробежный МНС 100-80-200/22 ГРАНПАМП, DN100/80, диаметр рабочего колеса 200 мм, 22 кВт, 380 В, моноблочный, горизонтальный, NU01A518851

АРТ: NU01A518851
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Степень защиты IP
IP55
ГРАНПАМП ГРАНПАМП Бренд ГРАНПАМП
Описание

Насос центробежный моноблочный ГРАНПАМП МНС 100-80-200/22, артикул NU01A518851, предназначен для перекачивания чистых химически неагрессивных жидкостей. Модель оснащена электродвигателем мощностью 22 кВт для сети 3×380 В, имеет патрубки DN100/DN80 и рабочее колесо диаметром 200 мм.

Конструкция и назначение

МНС 100-80-200/22 — горизонтальный центробежный насос моноблочного исполнения. Насос и двухполюсный асинхронный двигатель установлены на общем валу. Оборудование применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения и на других технологических участках с перекачиванием чистых неагрессивных жидкостей.

Гидравлические характеристики

Номинальный диапазон расхода составляет от 60 до 200 м³/ч. Напор изменяется в зависимости от расхода: 46 м при 60 м³/ч, 42 м при 100 м³/ч, 38 м при 140 м³/ч, 35 м при 160 м³/ч и 26 м при 200 м³/ч. Частота вращения насосов серии МНС 100-80 составляет 2900 об/мин.

Присоединение к трубопроводу

Диаметр всасывающего патрубка — DN100, напорного патрубка — DN80. Присоединение выполнено фланцевым. Максимальное рабочее давление — PN10.

Материалы проточной части

Корпус гидравлической части, задняя крышка корпуса и рабочее колесо изготовлены из нержавеющей стали AISI 304. Торцевое уплотнение выполнено из графита, карбида кремния и EPDM; возможны исполнения уплотнения с NBR или Viton.

Электродвигатель

Установлен асинхронный двухполюсный электродвигатель мощностью 22 кВт. Питание — трехфазная сеть 380 В, 50 Гц. Номинальный ток составляет 41 А. Класс изоляции обмоток — F, степень защиты — IP55, класс энергоэффективности двигателя — IE2.

Рабочая среда

Насос рассчитан на жидкости с температурой до +70 °C. По запросу возможно исполнение для температуры рабочей жидкости до +104 °C. Рабочая среда должна быть чистой и химически неагрессивной к материалам проточной части и уплотнения.

Габариты и масса

Габаритные размеры насоса: 356 × 811 × 430 мм. Высота оси патрубка — 180 мм. Размеры упаковки — 855 × 440 × 600 мм, масса с упаковкой — 193 кг.

Основные параметры

  • Модель: ГРАНПАМП МНС 100-80-200/22;
  • Артикул: NU01A518851;
  • Тип: центробежный, горизонтальный, моноблочный;
  • Мощность двигателя: 22 кВт;
  • Напряжение питания: 3×380 В, 50 Гц;
  • Диаметр рабочего колеса: 200 мм;
  • Присоединение: DN100 на всасывании, DN80 на нагнетании;
  • Максимальный расход: до 200 м³/ч;
  • Напор: до 46 м;
  • Рабочее давление: PN10;
  • Температура жидкости: до +70 °C, до +104 °C в специальном исполнении;
  • Материал корпуса и рабочего колеса: нержавеющая сталь AISI 304.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Степень защиты IP
IP55
Расход, м3/час
200
Диаметр, (мм, дюйм)
100 (4) х 80 (3)
Количество в упаковке
1шт
Артикул
NU01A518851
Перекачиваемая жидкость
Чистая вода
Погружённость
Поверхностные
Количество рабочих колёс, винтов, поршней
Одноступенчатые
Электрическое подключение, В
380 (трёхфазные)
Максимальная мощность, Вт
22000 Вт
Материал рабочего колеса, винта, поршня насосов
Стальные нержавеющие
Материал корпуса насоса
Стальные нержавеющие
Объём одной штуки, м³
0.26496
Производительность, м³/ч
200
Напор, м
48
Тип присоединения
Фланцевые
Максимальная температура перекачиваемой жидкости, °C
70 °C
Вес (кг)
220
Длина (мм)
920
Ширина (мм)
480
Высота (мм)
600
Дата доставки в ваш город
Документация
granpump-mns-100.pdf
771.79Кб
Rucovodstvo_MNS.pdf
1.67Мб
