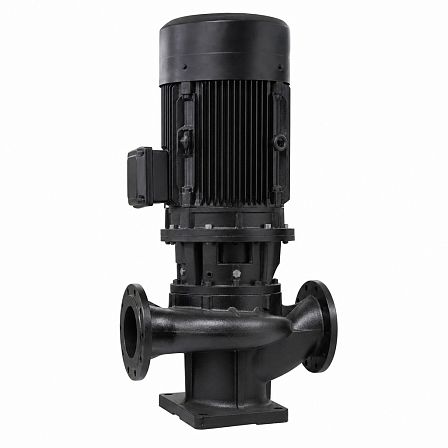

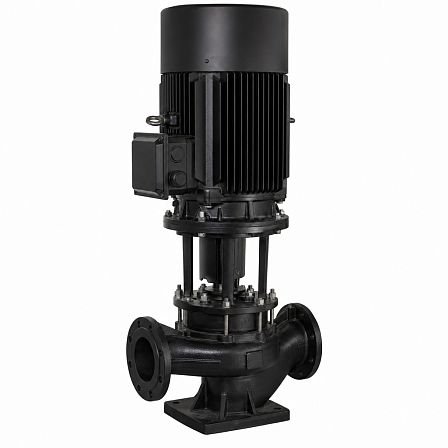

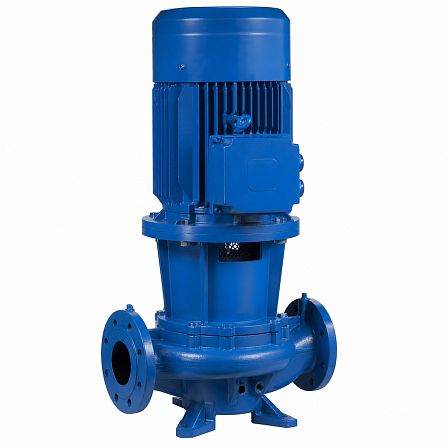

Насос циркуляционный ЦНВ 100-40-18,5/2-ET II ГРАНПАМП, DN100, напор 40м, 18.5кВт, 380В, фланцевый, вертикальный, NZ01A740184
- Описание
- Характеристики
- Документация Аналогичные товары
Циркуляционный насос ГРАНПАМП ЦНВ 100-40-18,5/2-ET II, артикул NZ01A740184, предназначен для установки в трубопроводных системах с линейным расположением патрубков. Насос имеет фланцевое присоединение DN100, номинальный напор 40 м, электродвигатель мощностью 18,5 кВт и питание от трехфазной сети 380 В.
Конструкция и исполнение
Модель относится к вертикальным одноступенчатым насосам серии ЦНВ. Всасывающий и напорный патрубки расположены на одной оси, что позволяет монтировать агрегат непосредственно в разрыв трубопровода. Присоединение к системе — фланцевое, условный проход патрубков — DN100.
Гидравлические параметры
- Номинальный напор — 40 м.
- Номинальная мощность электродвигателя — 18,5 кВт.
- Исполнение двигателя — 2-полюсное.
- Частота вращения двигателя — около 2900 об/мин.
- Номинальная подача — до 100 м³/ч.
Рабочая точка насоса подбирается по гидравлической характеристике системы с учетом требуемых расхода и напора.
Электродвигатель
Насос оснащается закрытым электродвигателем для подключения к трехфазной электрической сети 380 В, 50 Гц. Класс изоляции обмоток — F, степень защиты корпуса двигателя — IP55. Стандартный класс энергоэффективности двигателя — IE2; исполнение с классом IE3 возможно для отдельных комплектаций.
Материалы основных элементов
- Корпус насоса — чугун.
- Рабочее колесо — чугун.
- Вал — нержавеющая сталь.
- Основание двигателя — чугун.
- Механическое уплотнение — карбид углерода / карбид кремния.
Исполнение E в маркировке предусматривает уплотнение из EPDM.
Рабочая среда и условия эксплуатации
Насос применяется для циркуляции воды в системах отопления, вентиляции и кондиционирования, перекачки воды в системах водоснабжения и фильтрации, подпитки котлов, циркуляции охлаждающей воды, а также в моечном и очистном оборудовании. Допускается работа с температурой перекачиваемой жидкости от 0 до +120 °C при уплотнении EPDM.
- Максимальное рабочее давление — до 16 бар.
- Максимальная температура окружающего воздуха — +40 °C.
- Максимальная высота установки — до 1000 м над уровнем моря.
- Стандарты фланцев — EN 1092 и DIN 2576.
При температуре окружающей среды выше +40 °C или установке на высоте более 1000 м требуется учитывать снижение допустимой мощности электродвигателя.
Обозначение модели
Маркировка ЦНВ 100-40-18,5/2 указывает на серию вертикальных насосов с линейным расположением патрубков, условный проход DN100, номинальный напор 40 м, мощность двигателя 18,5 кВт и двухполюсный электродвигатель. Исполнение ET II указано в полном обозначении изделия: ЦНВ 100-40-18,5/2-ET II.
