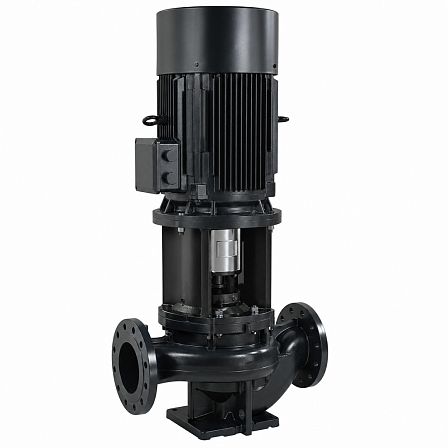

Насос циркуляционный ЦНВ 200-32-55/4-ET II ГРАНПАМП, DN200, напор 32м, 55кВт, 380В, фланцевый, вертикальный, NZ01B751602
- Описание
- Характеристики
- Документация Аналогичные товары
Насос циркуляционный ГРАНПАМП ЦНВ 200-32-55/4-ET II, артикул NZ01B751602, предназначен для перекачивания воды в системах отопления, охлаждения, кондиционирования, водоснабжения и других инженерных установках. Модель имеет вертикальное исполнение с линейным расположением фланцевых патрубков DN200, номинальный напор 32 м, электродвигатель мощностью 55 кВт и питание от трёхфазной сети 380 В.
Конструкция и принцип работы
ЦНВ 200-32-55/4-ET II относится к центробежным одноступенчатым насосам типа «ин-лайн». Всасывающий и напорный патрубки расположены на одной оси, что позволяет устанавливать насос непосредственно в прямолинейный участок трубопровода. Исполнение — вертикальное, с сухим ротором и воздушным охлаждением электродвигателя.
Основные технические параметры
- Модель: ЦНВ 200-32-55/4-ET II.
- Артикул: NZ01B751602.
- Условный проход присоединений: DN200.
- Номинальный напор: 32 м.
- Номинальная мощность электродвигателя: 55 кВт.
- Электропитание: 3×380 В, 50 Гц.
- Число полюсов двигателя: 4.
- Номинальная частота вращения: около 1450–1480 об/мин.
- Присоединение к трубопроводу: фланцевое.
- Монтажное исполнение: вертикальное.
Рабочая среда
Насосы серии ЦНВ применяются для циркуляции холодной и горячей воды без твёрдых, волокнистых и абразивных включений. Допускается использование в контурах отопления, вентиляции, кондиционирования, охлаждения, подпитки котлов, фильтрации, водоочистки и повышения давления в трубопроводах. Возможность работы с водно-гликолевыми смесями определяется условиями проекта и параметрами конкретной рабочей среды.
Материалы основных деталей
Проточная часть насосов серии ЦНВ выполнена с чугунным корпусом и чугунным рабочим колесом. Вал изготовлен из нержавеющей стали. В конструкции используется механическое уплотнение типа Car/SiC. Такое исполнение предназначено для стационарной эксплуатации в системах инженерного назначения.
Электродвигатель
Насос комплектуется закрытым трёхфазным электродвигателем с воздушным охлаждением. Для двигателей серии предусмотрены класс изоляции F и степень защиты IP55. Электродвигатель рассчитан на подключение к сети переменного тока 380 В и работу в составе насосного агрегата.
Присоединение и монтаж
Патрубки DN200 выполнены под фланцевое соединение. Фланцы насосов серии ЦНВ соответствуют стандартам EN 1092 и DIN 2576. Линейное расположение патрубков исключает необходимость изменения направления трубопровода при установке; насос монтируется с вертикальным расположением двигателя.
Условия эксплуатации
Для серии ЦНВ максимальное рабочее давление составляет до 16 бар. Предельная температура перекачиваемой жидкости зависит от исполнения уплотнения: для вариантов с NBR — до +90 °C, для вариантов с EPDM — до +120 °C. Максимальная температура окружающего воздуха — до +40 °C; при более высокой температуре или установке на высоте свыше 1000 м требуется учитывать снижение допустимой мощности двигателя.
Назначение
Насос ЦНВ 200-32-55/4-ET II применяется в системах с трубопроводами DN200, где требуется создание напора 32 м при использовании четырёхполюсного двигателя мощностью 55 кВт. Основные области установки: тепловые пункты, системы отопления и охлаждения, центральное кондиционирование, технологические контуры, циркуляция воды и вспомогательные системы промышленных объектов.
