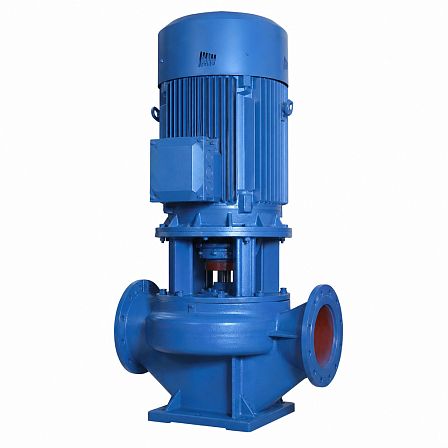

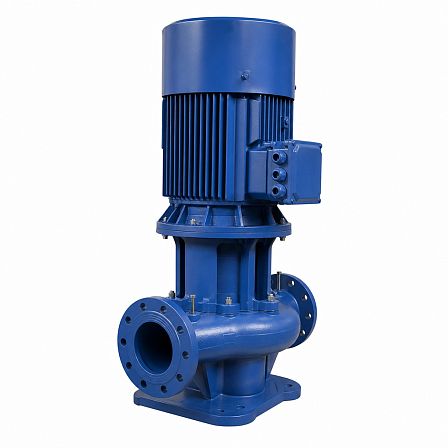

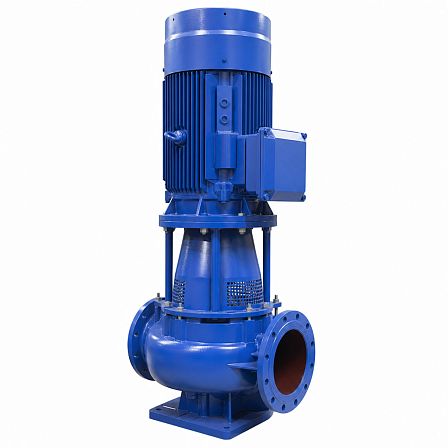

Насос циркуляционный ЦНВ 250-50-132/4-ET II ГРАНПАМП, DN250, напор 50м, 132кВт, 380В, фланцевый, вертикальный, NZ01B740422
- Описание
- Характеристики
- Документация
Насос циркуляционный ГРАНПАМП ЦНВ 250-50-132/4-ET II, артикул NZ01B740422, — вертикальный одноступенчатый центробежный насос с линейным расположением фланцевых патрубков DN250. Номинальная подача составляет 630 м³/ч при напоре 50 м; мощность электродвигателя — 132 кВт, питание — 3×380 В.
Назначение
Насос предназначен для циркуляции воды в системах отопления, вентиляции, кондиционирования, водоснабжения, охлаждения и водоочистки. Может применяться для подпитки котлов, повышения давления в трубопроводах, а также в составе вспомогательных и противопожарных систем.
Конструкция
Модель относится к серии ЦНВ — вертикальным насосам с расположением входного и выходного патрубков на одной оси. Такое исполнение предусматривает установку непосредственно в линейный участок трубопровода. Присоединение к трубопроводу — фланцевое, номинальный диаметр патрубков — DN250.
Основные гидравлические характеристики
- Номинальная подача: 630 м³/ч.
- Номинальный напор: 50 м.
- Максимальная подача: 760 м³/ч.
- Максимальный напор: 60 м.
- Допускаемый кавитационный запас NPSH: 5,8 м.
- Номинальная частота вращения: 1480 об/мин.
Электродвигатель
Насос оснащается закрытым электродвигателем мощностью 132 кВт для трёхфазной сети 380 В, 50 Гц. Класс изоляции двигателя — F, степень защиты — IP55. Для серии предусмотрен двигатель класса энергоэффективности IE2; исполнение IE3 возможно по специальному заказу.
Материалы основных деталей
- Корпус насоса: чугун.
- Рабочее колесо: чугун.
- Вал: нержавеющая сталь.
- Основание электродвигателя: чугун.
- Зажимное кольцо: сталь.
- Механическое уплотнение: Car/SiC.
Рабочая среда и условия эксплуатации
Насос рассчитан на перекачивание воды и нейтральных жидкостей, совместимых с материалами проточной части и уплотнения. Для насосов серии с уплотнением EPDM допустимая температура жидкости составляет от 0 до +120 °C. Максимальная температура окружающего воздуха — +40 °C, высота установки — до 1000 м над уровнем моря. Максимальное рабочее давление для серии — до 16 бар.
Фланцевое присоединение
Фланцы выполнены по стандартам EN 1092 и DIN 2576. Номинальный диаметр всасывающего и напорного патрубков — DN250.
Габаритные размеры
- L1: 1200 мм.
- L2: 860 мм.
- Высота H: 1876 мм.
- H1: 375 мм.
- H2: 333 мм.
- B1: 361 мм.
- B2: 317 мм.
- Диаметр P: 660 мм.
- AD: 635 мм.
- AC: 645 мм.
